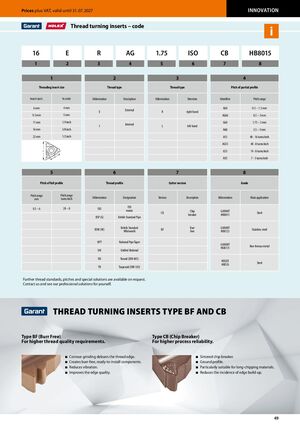

Резцы для нарезания резьбы – кодирование

Система кодирования состоит из 8 позиций. Каждая позиция отвечает за определённые параметры инструмента:

Позиция 1–2 3 4 5 6 7 8
Обозначение Размер пластины для нарезания резьбы Тип резьбы Профиль резьбы Шаг частичного профиля Шаг полного профиля Профиль резьбы Версия резца

Размер пластины

Размер пластины L Диаметр круга Сокращение
6 мм 4 мм
9,3 мм 5 мм
11 мм 1/4 дюйма
16 мм 3/8 дюйма
22 мм 1/2 дюйма

Тип резьбы

Сокращение Описание Направление Идентификатор Диапазон шагов
E Внешняя R – правое A60 0,5 – 1,5 мм
AG60 0,5 – 3 мм
G60 1,75 – 3 мм
I Внутренняя L – левое N60 3,5 – 5 мм
A55 48 - 16 витков/дюйм
AG55 48 - 8 витков/дюйм
G55 14 - 8 витков/дюйм
N55 7 - 5 витков/дюйм

Профиль резьбы и версия резца

Сокращение Обозначение Диапазон шагов (мм) Диапазон шагов (витки/дюйм) Версия резца Описание версии Сокращение марки Основное применение
ISO, BSP, BSW, NPT, UN, RD, TR ISO Метрическая 0,5 – 6 28 – 8 CB Ломатель стружки GARANT HB8015 Сталь
BSP (G) Британский стандартный трубопровод
BSW (W) Британский стандарт Уитворта BF Без заусенцев GARANT HB8125 Нержавеющая сталь
NPT Конус трубной резьбы
UN Unified National (Единая национальная) GARANT HU8315 Цветные металлы
RD Круглая (DIN 405)
TR Трапецеидальная (DIN 103)
HOLEX HBF20 Сталь

Типы резцов для нарезания резьбы BF и CB

Тип BF (без заусенцев)

Для повышенных требований к качеству резьбы.

  • Профильное шлифование удаляет заусенцы с края резьбы.
  • Обеспечивает получение изделий без заусенцев, готовых к установке.
  • Снижает вибрацию.
  • Улучшает качество кромки.

Тип CB (ломатель стружки)

Для повышенной надёжности процесса.

  • Спечённый ломатель стружки.
  • Шлифованный профиль.
  • Особенно пригоден для материалов с длинной стружкой.
  • Снижает образование нароста на кромке.
