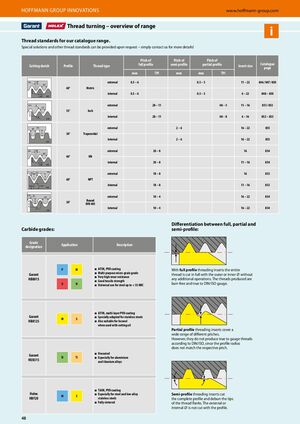

Обзор диапазона для нарезания резьбы

Стандарты резьбы для нашего диапазона каталога. Специальные решения и другие стандарты резьбы доступны по запросу – просто свяжитесь с нами для получения более подробной информации.

Схема резания Профиль Тип резьбы Шаг полного профиля (мм) Шаг полного профиля (витки/дюйм) Шаг полупрофиля (мм) Шаг частичного профиля (мм) Шаг частичного профиля (витки/дюйм) Размер пластины Страница каталога
Внешняя 60° 1/4P Метрическая 60° Внешняя 0,5 – 6 0,5 – 5 11 – 22 846 / 847 / 850
Внутренняя 1/8P Метрическая 60° Внутренняя 0,5 – 6 0,5 – 5 6 – 22 848 – 850
Внешняя 55° R Дюймовая 55° Внешняя 28 – 11 48 – 5 11 – 16 851 / 853
Внутренняя R Дюймовая 55° Внутренняя 28 – 11 48 – 8 6 – 16 852 – 853
Внешняя 30° Трапецеидальная 30° Внешняя 2–6 16 – 22 855
Внутренняя Трапецеидальная 30° Внутренняя 2–6 16 – 22 855
Внешняя 60° 1/4P UN 60° Внешняя 20 – 8 16 854
Внутренняя 1/8P UN 60° Внутренняя 20 – 8 11 – 16 854
Внешняя 60° NPT 60° Внешняя 18 – 8 16 853
Внутренняя 30° 1°47' NPT 60° Внутренняя 18 – 8 11 – 16 853
Внешняя 30° R Круглая DIN 405 30° Внешняя 10 – 4 16 – 22 854
Внутренняя R Круглая DIN 405 30° Внутренняя 10 – 4 16 – 22 854

Твёрдосплавные марки

Обозначение марки P M O N Применение Описание
Garant HB8015 ■ ■ Универсальное применение Покрытие AlTiN, PVD. Мелкозернистая многоцелевая марка. Высокая стойкость к износу. Хорошая прочность на разрыв.
Универсальное применение для сталей до < 55 HRC
Garant HB8125 ■ ■ Специально для нержавеющих сталей Покрытие AlTiN, многослойное PVD. Специально адаптирована для нержавеющих сталей. Также пригодна для сплавов Inconel при использовании с охлаждающей жидкостью.
Garant HU8315 ■ Без покрытия Специально для алюминиевых сплавов и сплавов титана
Holex HBF20 ■ Применение для стали и низколегированных нержавеющих сталей Покрытие TiAlN, PVD. Специально для стали и низколегированных нержавеющих сталей. Полностью спечённая.

Различие между полным, частичным и полупрофилем

Полный профиль: При нарезании резьбы с полным профилем вся резьба нарезается в полном объёме наружным или внутренним диаметром без дополнительных операций. Получаемая резьба не имеет заусенцев и соответствует стандартам DIN/ISO.

Частичный профиль: Пластины с частичным профилем охватывают широкий диапазон различных шагов резьбы. Однако они не обеспечивают получение резьбы, соответствующей стандартам DIN/ISO, поскольку профильный радиус не совпадает с соответствующим шагом.

Полупрофиль: Пластины с полупрофилем нарезают полный профиль и удаляют заусенцы с вершин боков резьбы. Наружный или внутренний диаметр не нарезается с профилем.
