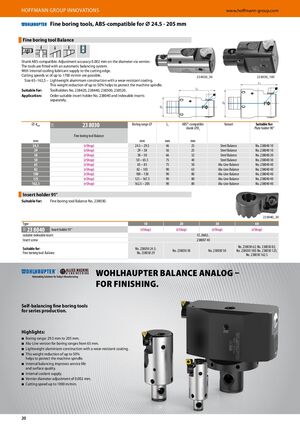

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 20

Предыдущая страница Следующая страница

Навигация

ИННОВАЦИОННЫЕ РЕШЕНИЯ HOFFMANN GROUP

Инструменты для точного растачивания, совместимые с ABS, для диаметров 24,5 - 205 мм

Инструмент для точного растачивания Balance

Державка совместима с ABS. Точность регулировки 0,002 мм на диаметр при помощи верньерной шкалы. Инструменты снабжены автоматической системой балансировки. Внутреннее охлаждение с подводом СОЖ к режущей кромке. Возможны скорости резания vc до 1700 м/мин.

Размер 65–162,5 – облегченная конструкция из алюминиевого сплава с износостойким покрытием. Снижение массы до 50% помогает защитить шпиндель станка.

Подходит для: Державки № 238420, 238440, 238500, 238520.

Применение: Закажите подходящий держатель пластины № 238040 и сменные пластины отдельно.

Диаметр, ммИнструмент для точного растачивания BalanceДиапазон растачивания, диаметр ммL1, ммДиаметр державки Ds, ммВариантПодходящий держатель пластины 90°
24,5(eShop)24.5 – 29.54625Steel Balance№ 238040 10
29(eShop)29 – 385625Steel Balance№ 238040 10
38(eShop)38 – 506632Steel Balance№ 238040 20
50(eShop)50 – 65.57540Steel Balance№ 238040 30
65(eShop)65 – 837550Alu-Line Balance№ 238040 40
82(eShop)82 – 1039063Alu-Line Balance№ 238040 40
100(eShop)100 – 1309080Alu-Line Balance№ 238040 40
125(eShop)125 – 167.59080Alu-Line Balance№ 238040 40
162,5(eShop)162.5 – 2059080Alu-Line Balance№ 238040 40

Держатель пластины 91°

Подходит для: Инструмент для точного растачивания Balance № 238030.

Тип10203040
238040 Держатель пластины 91°(eShop)(eShop)(eShop)(eShop)
Подходит для сменной пластиныCC..0602..
Винт пластины238007 40
Подходит для инструмента для точного растачивания Balance№ 238030 24.5; № 238030 29№ 238030 38№ 238030 50 № 238030 62; № 238030 82№ 238030 100; № 238030 125; № 238030 162.5

WOHLHAUPTER BALANCE ANALOG – для чистовой обработки

Саморегулирующиеся инструменты для точного растачивания серийного производства

Основные возможности:

  • Диапазон растачивания: 29,5 мм – 205 мм.
  • Версия Alu-Line для диапазонов растачивания от 65 мм.
  • Облегченная конструкция из алюминиевого сплава с износостойким покрытием.
  • Снижение массы до 50% помогает защитить шпиндель станка.
  • Внутренняя балансировка повышает срок службы и качество поверхности.
  • Внутренний подвод смазочно-охлаждающей жидкости.
  • Регулировка диаметра по верньерной шкале 0,002 мм.
  • Скорость резания до 1000 м/мин.
