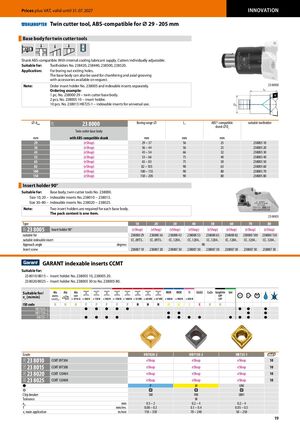

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 19

Предыдущая страница Следующая страница

Навигация

ИННОВАЦИОННЫЕ РЕШЕНИЯ

Двойной резец, совместимый с ABS, для диаметров 29 - 205 мм

Основной корпус для двойных резцов

Державка совместима с ABS. Внутреннее охлаждение с подводом СОЖ. Резцы регулируются отдельно.

Подходит для: Державки № 238420, 238440, 238500, 238520.

Применение: Для растачивания выходящих отверстий. Основной корпус можно также использовать для зенкования и осевого фрезерования канавок с помощью дополнительных принадлежностей, доступных по запросу.

Примечание: Закажите держатель пластины № 238005 и сменные пластины отдельно.

Пример заказа:

  • 1 шт. № 238000 29 – основной корпус двойного резца.
  • 2 шт. № 238005 10 – держатель пластины.
  • 10 шт. № 238015 HB725-1 – сменные пластины универсального применения.
Диаметр, ммОсновной корпус двойного резца с державкой, совместимой с ABSДиапазон растачивания, диаметр ммL1, ммДиаметр державки Ds, ммПодходящая державка 90°
29(eShop)29 – 375625238005 10
36(eShop)36 – 445625238005 20
43(eShop)43 – 546632238005 30
53(eShop)53 – 667540238005 40
65(eShop)65 – 837550238005 50
82(eShop)82 – 1039063238005 60
100(eShop)100 – 1559080238005 70
150(eShop)150 – 2059080238005 80

Держатель пластины 90°

Подходит для: Основной корпус для двойных резцов № 238000.

  • Размер 10; 20 – сменные пластины № 238010 − 238015.
  • Размер 30–80 – сменные пластины № 238020 − 238025.

Примечание: Для каждого основного корпуса требуются два держателя пластин. Упаковка содержит один предмет.

Тип1020304050607080
238005 Держатель пластины 90°(eShop)(eShop)(eShop)(eShop)(eShop)(eShop)(eShop)(eShop)
Подходит для238000 29238000 36238000 43238000 53238000 65238000 82238000 100238000 150
Подходит для сменной пластиныCC..09T3..CC..09T3..CC..1204..CC..1204..CC..1204..CC..1204..CC..1204..CC..1204..
Угол подхода, градусы90
Винт пластины238007 10238007 20238007 30238007 30238007 30238007 30238007 30238007 30

Сменные пластины GARANT CCMT

Подходит для:

  • 238010/8015 – держатель пластины № 238005 10, 238005 20.
  • 238020/8025 – держатель пластины № 238005 30 по № 238005 80.
Код ISOПодходит для, vc [м/мин]
NNNPPPPPHHHMMSKNN
HB7020–2●●●●●●●●
HB7130–2●●●●
HB725–1●●●●●●●●●●●●●●●
ТипКлассHB7020-2HB7130-2HB725-1
238010CCMT 09T304eShopeShopeShop10
238015CCMT 09T308eShopeShopeShop10
238020CCMT 120404eShopeShopeShop10
238025CCMT 120408eShopeShopeShop10
PMUNI
Форма стружколомаSMVMUM1
ДопускM
ap, мм0.3 – 20.2 – 40.2 – 4
f, мм/об0.08 – 0.30.1 – 0.40.05 – 0.5
vc основное применение, м/мин110 – 35070 – 24050 – 250
