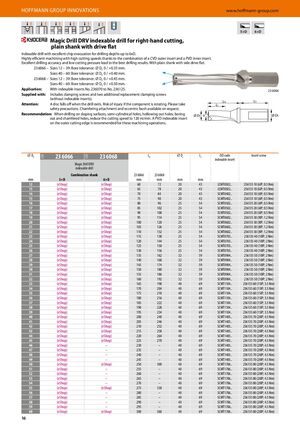

Magic Drill DRV сверло со сменными пластинами для правого вращения, хвостовик без шпонки с плоским приводом

Сверло со сменными пластинами с превосходным отводом стружки для глубины сверления до 6×D. Высокоэффективная обработка с высокими скоростями резания благодаря комбинации пластины с CVD-покрытием на наружной кромке и пластины с PVD-покрытием на внутренней кромке. Отличная точность сверления и низкое усилие резания обеспечивают наилучшие результаты сверления. С хвостовиком без шпонки с боковым плоским приводом.

  • 23 6066 — размеры 12–39: допуск отверстия: Ø DC 0/+0.35 мм. Размеры 40–60: допуск отверстия: Ø DC 0/+0.40 мм.
  • 23 6068 — размеры 12–39: допуск отверстия: Ø DC 0/+0.45 мм. Размеры 40–60: допуск отверстия: Ø DC 0/+0.50 мм.

Применение: со сменными пластинами № 236070–236125.

Поставляется с: зажимные винты и два дополнительных сменных зажимных винта (без сменных пластин).

Внимание: диск падает при выходе сверла. Риск травмы при вращении детали. Примите меры безопасности. Насадка для снятия фасок и эксцентриковая втулка доступны по запросу.

Рекомендация: при сверлении на наклонных поверхностях, полуцилиндрических отверстиях, расточке и снятии фасок уменьшите скорость резания до 120 м/мин. Рекомендуется использовать пластину с PVD-покрытием на наружной режущей кромке для этих операций обработки.

Ø DC, мм 5×D (eShop) 6×D (eShop) LA, мм Ø Ds, мм Ls, мм ISO код пластины Винт пластины
12 – – 60 72 20 LCMT0302.. 236135 10 (6IP; 0.5 Nm)
13 – – 65 78 20 LCMT0302.. 236135 10 (6IP; 0.5 Nm)
14 – – 70 84 20 SCMT0402.. 236135 10 (6IP; 0.5 Nm)
15 – – 75 90 20 SCMT0402.. 236135 10 (6IP; 0.5 Nm)
16 – – 80 96 25 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
17 – – 85 102 25 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
18 – – 90 108 25 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
19 – – 95 114 25 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
20 – – 100 120 25 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
21 – – 105 126 25 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
22 – – 110 132 25 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
23 – – 115 138 25 SCMT0703.. 236135 40 (10IP; 2 Nm)
24 – – 120 144 25 SCMT0703.. 236135 40 (10IP; 2 Nm)
25 – – 125 150 25 SCMT0703.. 236135 40 (10IP; 2 Nm)
26 – – 130 156 25 SCMT0703.. 236135 40 (10IP; 2 Nm)
27 – – 135 162 32 SCMT0904.. 236135 50 (10IP; 2 Nm)
28 – – 140 168 32 SCMT0904.. 236135 50 (10IP; 2 Nm)
29 – – 145 174 32 SCMT0904.. 236135 50 (10IP; 2 Nm)
30 – – 150 180 32 SCMT0904.. 236135 50 (10IP; 2 Nm)
31 – – 155 186 32 SCMT0904.. 236135 50 (10IP; 2 Nm)
32 – – 160 192 32 SCMT0904.. 236135 50 (10IP; 2 Nm)
33 – – 165 198 40 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
34 – – 170 204 40 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
35 – – 175 210 40 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
36 – – 180 216 40 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
37 – – 185 222 40 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
38 – – 190 228 40 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
39 – – 195 234 40 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
40 – – 200 240 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
41 – – 205 246 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
42 – – 210 252 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
43 – – 215 258 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
44 – – 220 264 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
45 – – 225 270 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
46 – – 230 – 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
47 – – 235 – 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
48 – – 240 – 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
49 – – 245 – 40 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
50 – – 250 300 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
51 – – 255 – 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
52 – – 260 – 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
53 – – 265 – 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
54 – – 270 – 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
55 – – 275 330 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
56 – – 280 – 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
57 – – 285 – 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
58 – – 290 – 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
59 – – 295 – 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
60 – – 300 360 40 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
