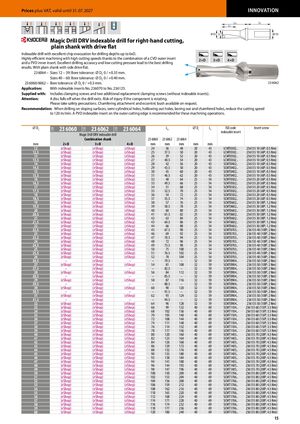

Magic Drill DRV сверло со сменными пластинами для правого вращения, хвостовик без шпонки с плоским приводом

Сверло со сменными пластинами с превосходным отводом стружки для глубины сверления до 6×D. Высокоэффективная обработка с высокими скоростями резания благодаря комбинации пластины с CVD-покрытием на наружной кромке и пластины с PVD-покрытием на внутренней кромке. Отличная точность сверления и низкое усилие резания обеспечивают наилучшие результаты сверления. С хвостовиком без шпонки с боковым плоским приводом.

  • 23 6064 — размеры 12–39: допуск отверстия: Ø DC 0/+0.35 мм. Размеры 40–60: допуск отверстия: Ø DC 0/+0.40 мм.
  • 23 6060/6062 — допуск отверстия: Ø DC 0/+0.3 мм.

Применение: со сменными пластинами № 236070–236125.

Поставляется с: зажимные винты и два дополнительных сменных зажимных винта (без сменных пластин).

Внимание: диск падает при выходе сверла. Риск травмы при вращении детали. Примите меры безопасности. Насадка для снятия фасок и эксцентриковая втулка доступны по запросу.

Рекомендация: при сверлении на наклонных поверхностях, полуцилиндрических отверстиях, расточке и снятии фасок уменьшите скорость резания до 120 м/мин. Рекомендуется использовать пластину с PVD-покрытием на наружной режущей кромке для этих операций обработки.

Ø DC, мм 2×D (eShop) 3×D (eShop) 4×D (eShop) LA, мм Ø Ds, мм Ls, мм ISO код пластины Винт пластины
12 – – – 24 36 48 LCMT0302.. 236135 10 (6IP; 0.5 Nm)
12.5 – – – 25 37.5 50 LCMT0302.. 236135 10 (6IP; 0.5 Nm)
13 – – – 26 39 52 LCMT0302.. 236135 10 (6IP; 0.5 Nm)
13.5 – – – 27 40.5 54 LCMT0302.. 236135 10 (6IP; 0.5 Nm)
14 – – – 28 42 56 SCMT0402.. 236135 10 (6IP; 0.5 Nm)
14.5 – – – 29 43.5 58 SCMT0402.. 236135 10 (6IP; 0.5 Nm)
15 – – – 30 45 60 SCMT0402.. 236135 10 (6IP; 0.5 Nm)
15.5 – – – 31 46.5 62 SCMT0402.. 236135 10 (6IP; 0.5 Nm)
16 – – – 32 48 64 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
16.5 – – – 33 49.5 66 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
17 – – – 34 51 68 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
17.5 – – – 35 52.5 70 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
18 – – – 36 54 72 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
18.5 – – – 37 55.5 74 SCMT0502.. 236135 20 (6IP; 0.5 Nm)
19 – – – 38 57 76 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
19.5 – – – 39 58.5 78 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
20 – – – 40 60 80 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
20.5 – – – 41 61.5 82 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
21 – – – 42 63 84 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
21.5 – – – 43 64.5 86 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
22 – – – 44 66 88 SCMT0602.. 236135 30 (8IP; 1.2 Nm)
22.5 – – – 45 67.5 90 SCMT0703.. 236135 40 (10IP; 2 Nm)
23 – – – 46 69 92 SCMT0703.. 236135 40 (10IP; 2 Nm)
23.5 – – – 47 70.5 94 SCMT0703.. 236135 40 (10IP; 2 Nm)
24 – – – 48 72 96 SCMT0703.. 236135 40 (10IP; 2 Nm)
24.5 – – – 49 73.5 98 SCMT0703.. 236135 40 (10IP; 2 Nm)
25 – – – 50 75 100 SCMT0703.. 236135 40 (10IP; 2 Nm)
25.5 – – – 51 76.5 102 SCMT0703.. 236135 40 (10IP; 2 Nm)
26 – – – 52 78 104 SCMT0703.. 236135 40 (10IP; 2 Nm)
26.5 – – – – 79.5 – SCMT0904.. 236135 50 (10IP; 2 Nm)
27 – – – 54 81 108 SCMT0904.. 236135 50 (10IP; 2 Nm)
27.5 – – – – 82.5 – SCMT0904.. 236135 50 (10IP; 2 Nm)
28 – – – 56 84 112 SCMT0904.. 236135 50 (10IP; 2 Nm)
28.5 – – – – 85.5 – SCMT0904.. 236135 50 (10IP; 2 Nm)
29 – – – 58 87 116 SCMT0904.. 236135 50 (10IP; 2 Nm)
29.5 – – – – 88.5 – SCMT0904.. 236135 50 (10IP; 2 Nm)
30 – – – 60 90 120 SCMT0904.. 236135 50 (10IP; 2 Nm)
30.5 – – – – 91.5 – SCMT0904.. 236135 50 (10IP; 2 Nm)
31 – – – 62 93 124 SCMT0904.. 236135 50 (10IP; 2 Nm)
31.5 – – – – 94.5 – SCMT0904.. 236135 50 (10IP; 2 Nm)
32 – – – 64 96 128 SCMT0904.. 236135 50 (10IP; 2 Nm)
33 – – – 66 99 132 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
34 – – – 68 102 136 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
35 – – – 70 105 140 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
36 – – – 72 108 144 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
37 – – – 74 111 148 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
38 – – – 76 114 152 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
39 – – – 78 117 156 SCMT1104.. 236135 60 (15IP; 3.5 Nm)
40 – – – 80 120 160 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
41 – – – 82 123 164 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
42 – – – 84 126 168 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
43 – – – 86 129 172 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
44 – – – 88 132 176 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
45 – – – 90 135 180 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
46 – – – 92 138 184 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
47 – – – 94 141 188 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
48 – – – 96 144 192 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
49 – – – 98 147 196 SCMT1405.. 236135 70 (20IP; 4.5 Nm)
50 – – – 100 150 200 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
51 – – – 102 153 204 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
52 – – – 104 156 208 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
53 – – – 106 159 212 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
54 – – – 108 162 216 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
55 – – – 110 165 220 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
56 – – – 112 168 224 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
57 – – – 114 171 228 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
58 – – – 116 174 232 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
59 – – – 118 177 236 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
60 – – – 120 180 240 SCMT1706.. 236135 80 (20IP; 4.5 Nm)
