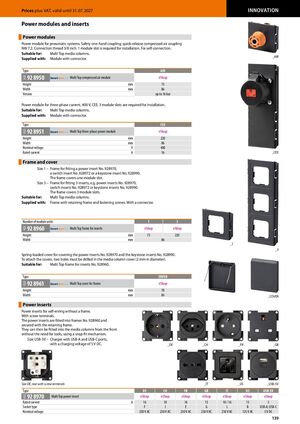

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 139

Предыдущая страница Следующая страница

Навигация

Силовые модули и вставки

Силовые модули

Силовой модуль для пневматических систем. Безопасное одноручное соединение; быстроразъемное соединение для сжатого воздуха NW 7,2. Резьба подключения 3/8 дюйма. Требуется 1 позиция для модуля для установки. Для самостоятельного подключения. Подходит для: медиа-колонны Multi Top.

Поставляется с: модуль с разъемом.

Тип AIR
92 8950 (Multi Top модуль сжатого воздуха) eShop
Высота, мм 73
Ширина, мм 86
Версия до 16 бар

Силовой модуль для трехфазного тока 400 В, CEE. Требуется 3 позиции для модулей для установки. Подходит для: медиа-колонны Multi Top. Поставляется с: модуль с разъемом.

Тип CEE
92 8951 (Multi Top модуль трехфазного тока) eShop
Высота, мм 220
Ширина, мм 86
Номинальное напряжение, В 400
Номинальный ток, А 16

Рама и крышка

Размер 1 — рама для установки силовой вставки № 928970, переключающей вставки № 928972 или держателя Keystone № 928990. Рама занимает одну позицию для модуля.

Размер 3 — рама для установки 3 вставок, например силовых вставок № 928970, переключающих вставок № 928972 или держателей Keystone № 928990. Рама занимает 3 позиции для модулей.

Подходит для: медиа-колонны Multi Top. Поставляется с: рама с удерживающей рамой и крепежными винтами. С разъемом.

Количество позиций для модулей 1 3
92 8960 (Multi Top рама для вставок) eShop eShop
Высота, мм 73 220
Ширина, мм 86

Пружинная крышка для закрытия силовых вставок № 928970 и держателей Keystone № 928990. Для крепления крышек необходимо просверлить два отверстия в крышке медиа-колонны (диаметр 2 мм). Подходит для: рама Multi Top для вставок № 928960.

Тип COVER
92 8961 (Multi Top крышка для рамы) eShop
Высота, мм 70
Ширина, мм 84

Силовые вставки

Силовые вставки для самостоятельной прокладки кабелей без рамы. С винтовыми клеммами. Силовые вставки устанавливаются в рамы № 928960 и фиксируются удерживающей рамой. Затем они могут быть установлены в медиа-колонны спереди без инструментов с использованием механизма защелки.

Размер USB-5V — зарядное устройство с портами USB-A и USB-C с напряжением зарядки 5 В DC.

Размер DE, сзади с винтовыми клеммами

Тип DE CH FR GB IT US USB-5V
92 8970 (Multi Top силовая вставка) eShop eShop eShop eShop eShop eShop eShop
Номинальный ток, А 16 10 16 13 10 / 16 15 3
Тип розетки F J E G L B USB-A; USB-C
Номинальное напряжение 250 В AC 250 В AC 250 В AC 250 В AC 250 В AC 125 В AC 5 В DC
