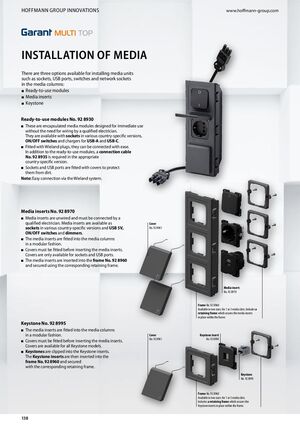

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 138

Установка медиа

Для установки медиа-устройств, таких как розетки, USB-порты, переключатели и сетевые розетки в медиа-колонны, доступны три варианта:

• Готовые модули
• Медиа-вставки
• Keystone

Готовые модули № 928930

• Это инкапсулированные медиа-модули, готовые к немедленному использованию без необходимости прокладки кабелей квалифицированным электриком. Доступны с розетками различных версий по странам, переключателями ВКЛ/ВЫКЛ и зарядными устройствами для USB-A и USB-C.
• Оснащенные вилками Wieland, они легко подключаются. Помимо готовых модулей требуется кабель подключения № 928935 в соответствующей версии для конкретной страны.
• Розетки и USB-порты оснащены крышками для защиты от грязи.

Примечание: простое подключение через систему Wieland.

Медиа-вставки № 928970

• Медиа-вставки не подключены и должны быть подключены квалифицированным электриком. Медиа-вставки доступны как розетки в различных версиях по странам, USB 5V, переключатели ВКЛ/ВЫКЛ и диммеры.
• Медиа-вставки модульно устанавливаются в медиа-колонны.
• Перед вставкой медиа-вставок должны быть установлены крышки. Крышки доступны только для розеток и USB-портов.
• Медиа-вставки вставляются в раму № 928960 и фиксируются соответствующей удерживающей рамой.

Keystone № 928995

• Медиа-вставки модульно устанавливаются в медиа-колонны.
• Перед вставкой медиа-вставок должны быть установлены крышки. Крышки доступны для всех моделей Keystone.
• Keystone защелкиваются в держатели Keystone. Держатели Keystone затем вставляются в раму № 928960 и фиксируются соответствующей удерживающей рамой.

Рама № 928960 доступна двух размеров: для 1 или 3 позиций для медиа. Включает удерживающую раму, которая фиксирует держатели Keystone на месте в раме.
