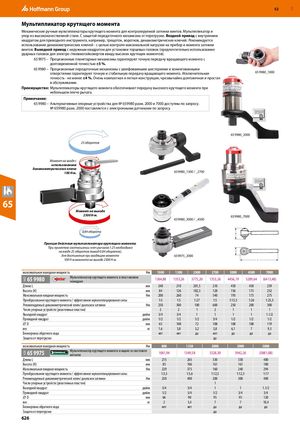

66D63A RUE 52 ​Мультипликатор крутящего момента Механические ручные мультипликаторы крутящего момента для контролируемой затяжки винтов. Мультипликатор и упор из высококачественной стали. С защитой передаточного механизма от перегрузки. Входной привод с внутренним квадратом для приводного инструмента, например, трещоток, воротков, динамометрических ключей. Рекомендуется использование динамометрических ключей - с целью контроля максимальной нагрузки на прибор и момента затяжки винтов. Выходной привод с наружным квадратом для установки торцевых головок (предпочтительно использование ударных головок для электро-/пневмогайковертов ввиду высоких крутящих моментов). 65 9975 – Прецизионные планетарные механизмы гарантируют точную передачу вращающего момента с долговременной точностью ±5 %. 65 9980 – Прецизионные передаточные механизмы с шлифованными шестернями и хонингованными отверстиями гарантируют точную и стабильную передачу вращающего момента. Исключительная 65 9980_1000 точность - не менее ±4 %. Очень компактная и легкая конструкция, чрезвычайно долговечная и простая в обслуживании. Преимущество: Мультипликаторы крутящего момента обеспечивают передачу высокого крутящего момента при небольшом плече рычага. Примечание: 65 9980 – Альтернативные опорные устройства для № 659980 разм. 2000 и 7000 доступны по запросу. № 659980 разм. 2000 поставляется с электронными датчиками по запросу. 65 9980_2000 25 оборотов Момент на входе с использованием динамометрического ключа 100 Н·м. 65 9980_1300 / _2700 65 Момент на выходе 2500 Н·м. ​ 65 9980_7000 65 9980_3000 / _4500 0,84 оборота H Принцип действия мультипликатора крутящего момента. При принятом соотношении плеч рычагов 1:25 необходимо на входе 25 оборотов (выход 0,84 оборотов), D для достижения при входящем моменте 65 9975_2000 100 Н·м момента на выходе 2500 Н·м. L максимальная выходная мощность Нм 1000 1300 2000 2700 3000 4500 7000 65 9980 Мультипликатор крутящего момента в пластиковомчемодане 1364,88 1353,26 3775,20 1353,26 4456,19 5289,64 (6413,48) Длина L мм 240 210 201,5 210 450 450 259 Высота (Н) мм 84 126 182,3 128 156 173 252 Максимальная входная мощность Нм 200 260 74 540 193 173 275 Преобразование крутящего момента / эффективное мультиплицирование силы 1:5 1:5 1:27 1:5 1:15,5 1:26 1:25,5 Рекомендуемый динамометрический ключ/ диапазон затяжки Нм 250 300 100 600 250 200 300 Число упорных устройств (реактивных пластин) 2 2 1 2 1 1 1 Выходной квадрат дюйм 3/4 3/4 1 1 1 1 1.1/2 Приводной квадрат дюйм 1/2 1/2 1/2 3/4 1/2 1/2 1/2 ⌀ D мм 65 108 72 108 108 108 119 вес кг 1,6 3,8 3,2 3,8 6,1 7 9,3 Блокировка обратного хода нет нет да нет да да да Защита от перегрузки да максимальная выходная мощность Нм 800 1350 2000 3000 5000 65 9975 Мультипликатор крутящего момента в ящике из листовогометалла1061,94 1549,58 3328,30 3942,26 (5881,08) Длина L мм 215 265 330 330 400 Высота (Н) мм 85 106 161 161 180 Максимальная входная мощность Нм 229 375 160 240 294 Преобразование крутящего момента / эффективное мультиплицирование силы 1:3,5 1:3,6 1:12,5 1:12,5 1:17 Рекомендуемый динамометрический ключ/ диапазон затяжки Нм 250 400 200 300 400 Число упорных устройств (реактивных пластин) 1 Выходной квадрат дюйм 3/4 3/4 1 1 1.1/2 Приводной квадрат дюйм 1/2 3/4 1/2 3/4 3/4 ⌀ D мм 66 90 95 95 120 вес кг 2 3,4 7 7 10,4 Блокировка обратного хода нет нет да да да Защита от перегрузки да 626
