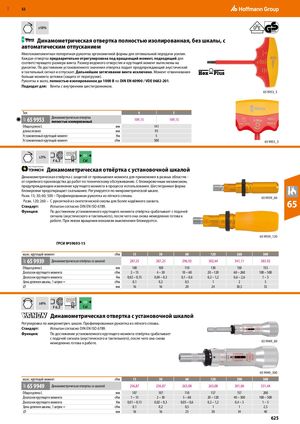

Каталог Hoffmann Group ручной и измерительный инструмент - страница 624
Навигация
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group режущий и вспомогательный инструмент
Динамометрическая отвертка полностью изолированная, без шкалы, с
автоматическим отпусканием
Многокомпонентная поперечная рукоятка эргономичной формы для оптимальной передачи усилия. Каждая отвертка предварительно отрегулирована под вращающий момент, подходящий для соответствующего размера винта. Размер ведомого отверстия и крутящий момент вытиснены на рукоятке. По достижении установленного значения отвертка подает предупреждающий акустический и тактильный сигнал и отпускает. Дальнейшее затягивание винта исключено. Момент отвинчивания больше момента затяжки (защита от перегрузки). Рукоятка и жало, полностью изолированное до 1000 В по DIN EN 60900 / VDE 0682-201.
Подходит для: Винты с внутренним шестигранником. 65 9953_5
| Тип | 4 | 5 | ||
| 65 9953 | Динамометрическая отвертка | |||
| полностью изолированный | 109,15 | 109,15 |
| Общая длина L | мм | 141 | |
| длина лезвия | мм | 93 | |
| Установленный крутящий момент | Нм | 5 | |
| Установленный крутящий момент | сНм | 500 | 65 9953_5 |
±3% O1 F 6,3 Cal
Динамометрическая отвёртка с установочной шкалой
Динамометрическая отвёртка с защитой от превышения момента для применения в разных областях - от серийного производства до работ по техническому обслуживанию. С блокировочным механизмом, предупреждающим изменение крутящего момента в процессе использования. Шестигранная форма блокировки предотвращает скатывание. Регулируется по микрометрической шкале. Разм. 15; 30; 60; 500 – Профилированная рукоятка из лёгкого сплава. 65 9939_60 65 Разм. 120; 260 – С рукояткой из синтетической смолы для более надёжного захвата.
Стандарт: Испытан согласно DIN EN ISO 6789.
Функция: По достижении установленного крутящего момента отвёртка срабатывает с подачей сигнала (акустического и тактильного), после чего она снова немедленно готова к работе. При левом вращении механизм выключения блокируется.
65 9939_120 ГРСИ №59693-15
| макс. крутящий момент | сНм | 15 | 30 | 60 | 120 | 260 | 500 |
| 66F 65 9939 Динамометрическая отвёртка со шкалой | 287,25 | 287,25 | 296,92 | 302,44 | 341,11 | 383,92 | |
| Общая длина L | мм | 100 | 100 | 110 | 130 | 150 | 155 |
| Диапазон крутящего момента | сНм | 2–15 | 4–30 | 10–60 | 20–120 | 60–260 | 100–500 |
| Диапазон крутящего момента | Нм | 0,02–0,15 | 0,04–0,3 | 0,1–0,6 | 0,2–1,2 | 0,6–2,6 | 1–5 |
| Цена деления шкалы, 1 штрих= | сНм | 0,1 | 0,2 | 0,5 | 1 | 2 | 5 |
| ⌀ | мм | 16 | 16 | 20 | 24 | 30,5 | 33 |
±6% O3 F 6,3 Cal
Динамометрическая отвертка с установочной шкалой
Регулировка по микрометрич. шкале. Профилированная рукоятка из лёгкого сплава.
Стандарт: Испытан согласно DIN EN ISO 6789.
Функция: По достижении установленного крутящего момента отвёртка срабатывает с подачей сигнала (акустического и тактильного), после чего она снова немедленно готова к работе. 65 9949_60
| 65 9949300 | |||||||
| макс. крутящий момент | сНм | 15 | 30 | 60 | 120 | 300 | 500 |
| 66F 65 9949 Динамометрическая отвертка со шкалой | 256,87 | 256,87 | 263,08 | 263,08 | 301,06 | 331,44 | |
| Общая длина L | мм | 107 | 107 | 110 | 157 | 157 | 200 |
| Диапазон крутящего момента | сНм | 1–15 | 2–30 | 5–60 | 20–120 | 40–300 | 100–500 |
| Диапазон крутящего момента | Нм | 0,01–0,15 | 0,02–0,3 | 0,05–0,6 | 0,2–1,2 | 0,4–3 | 1–5 |
| Цена деления шкалы, 1 штрих= | сНм | 0,1 | 0,2 | 0,5 | 1 | 1 | 2,5 |
| ⌀ | мм | 16 | 16 | 25 | 30 | 34 | 40 |
