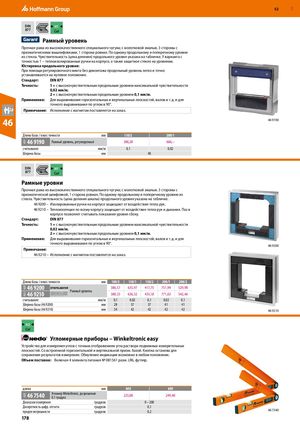

Каталог Hoffmann Group ручной и измерительный инструмент - страница 177

Предыдущая страница Следующая страница

Навигация

41H46R46U46R RUE 52 DIN H1 877     Cal    Рамный уровень Прочная рама из высококачественного специального чугуна; с молотковой эмалью. 3 стороны с призматическими вышлифовками, 1 сторона ровная. По одному продольному и поперечному уровню из стекла. Чувствительность (цена деления) продольного уровня указана на табличке. У варианта с точностью 1 − теплоизолированные ручки на корпусе, а также защитное стекло на уровнями. Юстировка продольного уровня: При помощи регулировочного винта без демонтажа продольный уровень легко и точно устанавливается на нулевое положение. Стандарт: DIN 877 Точность: 1 = с высокочувствительным продольным уровнем максимальной чувствительности 0,02 мм/м. 2 = с высокочувствительным продольным уровнем 0,1 мм/м. Применение: Для выравнивания горизонтальных и вертикальных плоскостей, валов и т. д. и для точного выравнивания по углом в 90°. Примечание: Исполнение с магнитом поставляется на заказ. 46 46 9190 Длина базы / класс точности мм 150/2 200/1 46 9190 Рамный уровень, регулируемый 386,28 666,– считывание мм/м 0,1 0,02 Ширина базы мм 40 DIN H1 877     Cal   ​Рамные уровни Прочная рама из высококачественного специального чугуна; с молотковой эмалью. 3 стороны с призматической шлифовкой, 1 сторона ровная. По одному продольному и поперечному уровню из стекла. Чувствительность (цена деления шкалы) продольного уровня указана на табличке. 46 9200 – Изолированные ручки на корпусе защищают от воздействия тепла рук. 46 9210 – Теплоизоляция по всему корпусу защищает от воздействия тепла рук и дыхания. Паз в корпусе позволяет считывать показания уровня сбоку. Стандарт: DIN 877 Точность: 1 = с высокочувствительным продольным уровнем максимальной чувствительности 0,02 мм/м. 2 = с высокочувствительным продольным уровнем 0,1 мм/м. Применение: Для выравнивания горизонтальных и вертикальных плоскостей, валов и т. д. и для точного выравнивания по углом в 90°. 46 9200 Примечание: 46 9210 – Исполнение с магнитом поставляется на заказ. Длина базы / класс точности мм 100/2 150/1 150/2 200/1 200/2 46 920046 9210 386,57 635,97 417,75 751,94 529,98Рамный уровень380,33636,32435,18771,63542,46 считывание мм/м 0,1 0,02 0,1 0,02 0,1 Ширина базы (46 9200) мм 28 37 37 41 41 Ширина базы (46 9210) мм 34 42 42 42 42 46 9210 H2 Cal    Угломерные приборы – Winkeltronic easy Устройство для измерения углов с точным отображением угла раствора подвижных измерительных плоскостей. Со встроенной горизонтальной и вертикальной призм. базой. Кнопка останова для сохранения результатов измерения. Обнуление индикации возможно в любом положении. Объем поставки: Включая 4 элемента питания № 081561 разм. LR6, футляр. длина мм 400 600 46 7540 Угломер Winkeltronic, разрешение0,1 градуса 225,08 249,40 Диапазон измерения градусов 0 – 200 Дискретность цифр. отсчета градусов 0,1 предел погрешности градусов 0,2 46 7540​ 178
