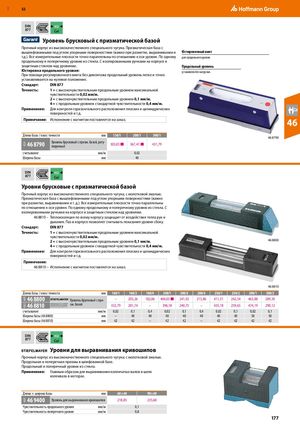

RUE 41H46R46U46R 52 DIN H2 877     Cal    Уровень брусковый с призматической базой Прочный корпус из высококачественного специального чугуна. Призматическая база с вышлифованными под углом упорными поверхностями (важно при разметке, выравнивании и Юстировочный винт т.д.). Все измерительные плоскости точно параллельны по отношению к оси уровня. По одному для продольного уровня. продольному и поперечному уровню из стекла. С изолированными ручками на корпусе и защитным стеклом над уровнями. Продольный уровень Юстировка продольного уровня: установлен без нагрузки. При помощи регулировочного винта без демонтажа продольный уровень легко и точно устанавливается на нулевое положение. Стандарт: DIN 877 Точность: 1 = с высокочувствительным продольным уровнем максимальной чувствительности 0,02 мм/м. 2 = с высокочувствительным продольным уровнем 0,1 мм/м. 4 = с продольным уровнем стандартной чувствительности 0,4 мм/м. Применение: Для контроля горизонтального расположения плоских и цилиндрических поверхностей и т.д. Примечание: Исполнение с магнитом поставляется на заказ. 46 Длина базы / класс точности мм 150/1 200/1 300/1 46 8790 46 8790 Уровень брусковый с призм. базой, регу-лируемый303,03 ■ 367,41 ■ 431,79 считывание мм/м 0,02 Ширина базы мм 40 DIN H2 877     Cal   ​Уровни брусковые с призматической базой Прочный корпус из высококачественного специального чугуна, с молотковой эмалью. Призматическая база с вышлифованными под углом упорными поверхностями (важно при разметке, выравнивании и т. д.). Все измерительные плоскости точно параллельны по отношению к оси уровня. По одному продольному и поперечному уровню из стекла. С изолированными ручками на корпусе и защитным стеклом над уровнями. 46 8810 – Теплоизоляция по всему корпусу защищает от воздействия тепла рук и дыхания. Паз в корпусе позволяет считывать показания уровня сбоку. Стандарт: DIN 877 Точность: 1 = с высокочувствительным продольным уровнем максимальной чувствительности 0,02 мм/м. 2 = с высокочувствительным продольным уровнем 0,1 мм/м. ​ 46 8800 4 = с продольным уровнем стандартной чувствительности 0,4 мм/м. Применение: Для контроля горизонтального расположения плоских и цилиндрических поверхностей и т.д. Примечание: 46 8810 – Исполнение с магнитом поставляется на заказ. ​ 46 8810 Длина базы / класс точности мм 160/1 160/2 160/4 200/1 200/2 200/4 250/1 250/2 300/1 300/2 46 8800 Уровень брусковый с при- – 203,26 182,06 404,03 ■ 241,92 213,86 411,51 242,54 463,88 289,30 46 8810 зм. базой 332,79 201,74 – 396,18 240,75 – 435,18 259,65 474,19 290,12 считывание мм/м 0,02 0,1 0,4 0,02 0,1 0,4 0,02 0,1 0,02 0,1 Ширина базы (46 8800) мм – 40 40 40 40 40 40 40 50 50 Ширина базы (46 8810) мм 42 42 – 42 42 – 42 42 42 42 DIN H2 877     Cal    Уровни для выравнивания кривошипов Прочный корпус из высококачественного специального чугуна; с молотковой эмалью. Продольная и поперечная призмы в шлифованной базе. Продольный и поперечный уровни из стекла. Применение: Главным образом для выравнивания коленчатых валов и шеек коленвала в моторах. Длина × ширина базы мм 60×40 90×40 46 9400 Уровень для выравнивания кривошипов 218,85 235,68 Чувствительность продольного уровня мм/м 0,1 Чувствительность поперечного уровня мм/м 0,8 177
