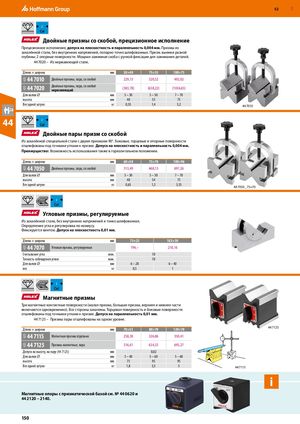

42D42D42D42D42D42D RUE 52 i   Cal    Двойные призмы со скобой, прецизионное исполнение Прецизионное исполнение, допуск на плоскостность и параллельность 0,004 мм. Призмы из закалённой стали, без внутренних напряжений, попарно точно шлифованные. Призм. выемки разной глубины; 2 опорные поверхности. Мощная зажимная скоба с ручкой фиксации для зажимания деталей. 44 7020 – Из нержавеющей стали. Длина × ширина мм 50×40 75×55 100×75 44 7010 Двойные призмы, пара, со скобой 229,15 320,52 492,02 44 7020 Двойные призмы, пара, со скобойнержавеющий (383,78) (638,22) (1034,65) Для валов ⌀ мм 5 – 30 5 – 50 7 – 70 высота мм 40 55 75 Вес одной штуки кг 0,55 1,4 3,2 44 7010 44 i Cal   Двойные пары призм со скобой Из закалённой специальной стали с двумя призмами 90°. Боковые, торцевые и опорные поверхности отшлифованы под точными углами к призме. Допуск на плоскостность и параллельность 0,004 мм. Преимущество: Возможность использования также в горизонтальном положении. Длина × ширина мм 60×58 75×70 100×96 44 7050 Двойные призмы, пара, со скобой 313,49 468,13 697,26 Для валов ⌀ мм 5 – 30 5 – 30 7 – 70 высота мм 40 54 75 Вес одной штуки кг 0,65 1,3 3,55 44 7050 _75×70 i     Cal    Угловые призмы, регулируемые Из закалённой стали, без внутренних напряжений и тонко шлифованная. Определение угла и регулировка по нониусу. Фиксируется винтом. Допуск на плоскостность 0,01 мм. Длина × ширина мм 75×25 102×30 44 7070 Угловая призма, регулируемая 194,– 210,16 Считывание угла мин. 10 Точность соблюдения углов мин. 10 Для валов ⌀ мм 6 – 28 6 – 40 вес кг 0,5 1 i     Cal    Магнитные призмы Три магнитные контактные поверхности (малая призма, большая призма, верхняя и нижняя части включаются одновременно). Все стороны закалены. Торцовая поверхность и боковые поверхности отшлифованы под точными углами к призме. Допуск на параллельность 0,01 мм. 44 7125 – Призмы пары отшлифованы на одном уровне. Длина × ширина мм 70×55 80×70 120×70 ​ 44 7125 44 7115 Магнитная призма отдельно 258,30 326,86 350,41 44 7125 Призмы магнитные, пара 516,61 634,33 695,27 Допуск на высоту, на пару (44 7125) мм 0,02 Для валов ⌀ мм 3 – 40 5 – 60 5 – 60 высота мм 75 95 95 Вес одной штуки кг 1,8 3,5 5 44 7115 i Магнитные опоры с призматической базой см. № 44 0620 и 44 2120 – 2140. 150
