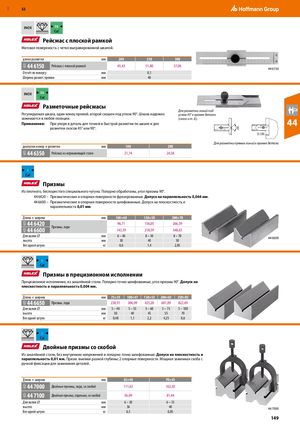

Каталог Hoffmann Group ручной и измерительный инструмент - страница 148

Предыдущая страница Следующая страница

Навигация

RUE 42D42D42D42D42D42D42D 90° 52 INOX F8     Cal    Рейсмас с плоской рамкой Матовая поверхность с четко выгравированной шкалой. длина разметки мм 200 250 300 44 6150 Рейсмас с плоской рамкой 45,43 51,80 57,06 44 6150 Отсчёт по нониусу мм 0,1 Ширина размет. кромки мм 40 INOX F8   Cal    Разметочные рейсмасы Для разметки линий под Регулируемая шкала, один конец прямой, второй скошен под углом 90°. Шкала надежно углом 45° к кромке детали зажимается в любой позиции. (скоса и т. д.).Применение:При упоре в деталь для точной и быстрой разметки по шкале и для44 разметки скосов 45° или 90°. 0-100 Для разметки прямых линий к кромке детали диапазон измер. и разметки мм 100 200 44 6350 Рейсмас из нержавеющей стали 21,74 24,58 i Cal    Призмы Из плотного, беспористого специального чугуна. Попарно обработаны, угол призмы 90°. 44 6420 – Призматические и опорная поверхности фрезерованные. Допуск на параллельность 0,064 мм. 44 6600 – Призматические и опорная поверхности шлифованные. Допуск на плоскостность и параллельность 0,01 мм. Длина × ширина мм 100×40 150×50 200×70 44 642044 6600 Призмы, пара 96,71 156,05 266,39143,39218,59348,63 Для валов ⌀ мм 6 – 40 8 – 50 8 – 70 44 6600 высота мм 30 40 50 Вес одной штуки кг 0,6 1,4 2,85 i   Cal    Призмы в прецизионном исполнении Прецизионное исполнение, из закалённой стали. Попарно точно шлифованные, угол призмы 90°. Допуск на плоскостность и параллельность 0,004 мм. Длина × ширина мм 75×35 100×47 150×55 200×65 250×85 44 6650 Призмы, пара 238,91 306,09 425,20 601,09 822,69 Для валов ⌀ мм 5 – 40 5 – 55 5 – 60 5 – 75 5 – 100 высота мм 30 40 45 55 70 Вес одной штуки кг 0,48 1,1 2,2 4,25 8,6 i   Cal    Двойные призмы со скобой Из закалённой стали, без внутренних напряжений и попарно точно шлифованные. Допуск на плоскостность и параллельность 0,01 мм. Призм. выемки разной глубины; 2 опорные поверхности. Мощная зажимная скоба с ручкой фиксации для зажимания деталей. Длина × ширина мм 45×40 70×45 44 7000 Двойные призмы, пара, со скобой 111,63 162,05 44 7100 Двойная призма, отдельно, со скобой 56,09 81,44 Для валов ⌀ мм 6 – 30 6 – 33 высота мм 36 40 44 7000 Вес одной штуки кг 0,5 0,85 149
