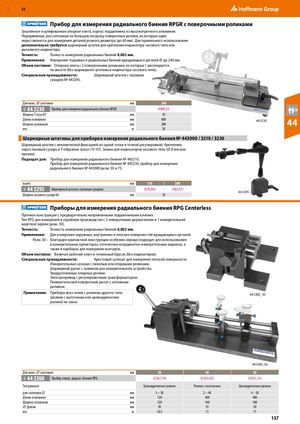

RUE 46L46L46L 52 ​  Прибор для измерения радиального биения RPGR с поверочными роликами Закалённая и шлифованная опорная плита, корпус подшипника из высокопрочного алюминия. Передвижные, рассчитанные на большую нагрузку поверочные ролики, из которых один переставляется для измерения деталей разного диаметра (до 60 мм). Для правильного использования дополнительно требуется шарнирный штатив для крепления индикатора часового типа или рычажного индикатора. Точность: Точность измерения радиальных биений 0,002 мм. Применение: Измерение торцевых и радиальных биений вращающихся деталей ⌀ до 240 мм. Объем поставки: Опорная плита с 2 поверочными роликами, из которых 1 регулируется по высоте (без шарнирного штатива и индикатора часового типа). Специальные принадлежности: Шарнирный штатив с пазовым сухарем № 443295. Для макс. ⌀ заготовки мм 240 44 3230 Прибор для измерения радиального биения RPGR 4989,33 Ширина Т-паза H7 мм 10 Длина основания мм 600Ширина основаниямм200 44 3230 44 вес кг 30 Шарнирные штативы для приборов измерения радиального биения № 443000 / 3210 / 3230 Шарнирный штатив с механической фиксацией из одной точки и точной регулировкой. Крепление через пазовый сухарь в Т-образных пазах (10 H7). Зажим для индикаторов часового типа (⌀ 8 мм или призма). Подходит для: Прибор для измерения радиального биения № 443210. Прибор для измерения радиального биения № 443230, прибор для измерения радиального биения № 443000 разм. 50 и 75. вылет мм 130 200 44 3295 Шарнирный штатив с пазовым сухарем (570,03) (583,97) 44 3295 Ширина пазового сухаря h6 мм 10 ​  Приборы для измерения радиального биения RPG Centerless Прочная конструкция с предварительно напряженными подшипниками качения. Тип RPG для измерений в серийном производстве с 2 поворотными держателями и 1 измерительной кареткой (кроме разм. 30). Точность: Точность измерения радиальных биений 0,002 мм. Применение: Для измерения наружных, внутренних и плоских поверхностей вращающихся деталей. Разм. 30 – Благодаря компактной конструкции особенно хорошо подходит для использования в измерительных проекторах, оптических координатно-измерительных машинах, а также в приборах для измерения контуров. Объем поставки: Включая рабочий ключ и точильный брусок (без индикаторов). Специальные принадлежности: Крестовый суппорт для измерения плоской поверхности. Измерительные салазки с пинолью или опорными роликами. Шарнирный рычаг с зажимом для измерительного устройства. Твердосплавные опорные ролики. Электропривод с регулировочным трансформатором. Пневматический поворотный рычаг с натяжным роликом. Примечание: Приборы всех типов с роликом другого типа 44 3300_30 (ролики с выточками или цилиндрические ролики) на заказ. 44 3300_50 Для макс. ⌀ заготовки мм 30 40 50 44 3300 Прибор измер. радиал. биений RPG (2267,74) (5165,92) (5031,15) Тип роликов Цилиндрические ролики Ролики с выточками Цилиндрические ролики для заготовок ⌀ мм 3 – 30 2 – 40 4 – 50 Длина основания мм 120 400 400 Ширина основания мм 120 160 160 ⌀ рулона мм 30 55 50 вес кг 10,5 11 11 137
