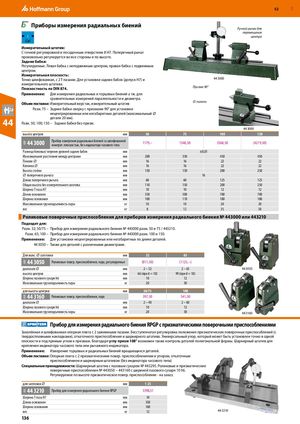

46K46K46K46L RUE 52 ​  Приборы измерения радиальных биений Ручной рычаг для перемещения i центра Cal   Измерительный штатив: С точной регулировкой и посадочным отверстием 8 H7. Поперечный рычаг произвольно регулируется во все стороны и по высоте. Задние бабки: Регулируемые. Левая бабка с неподвижным центром, правая бабка с подвижным центром. Измерительная плоскость: Точно шлифованная, с 2 T-пазами. Для установки задних бабок (допуск H7) и 44 3000 измерительного штатива. Плоскостность по DIN 874. Призма 90° Применение: Для измерения радиальных и торцевых биений а тж. для сравнительных измерений параллельности и диаметра. Объем поставки: Измерительный верстак, измерительный штатив ⌀ пиноли Разм. 75 – Задние бабки сверху с призмами 90° для установки нецентрированных или негабаритных деталей (максимальный ⌀ 44 детали 20 мм).Разм. 50; 100; 150 –Задние бабки без призм. 44 3000 высота центров мм 50 75 100 150 44 3000 Прибор измерения радиальных биений со шлифованнойизмерит. плоскостью, без индикатора часового типа1179,–1546,503568,50 (4219,50) Разница боковых/ верхних уровней задних бабок мм ±0,01 Максимальное расстояние между центрами мм 200 350 450 450 Пиноли ⌀ мм 16 16 22 22 Колонна ⌀ мм 16 16 22 22 Высота стойки мм 150 150 200 250 ⌀ поперечного рычага мм 16 Длина поперечного рычага мм 60 60 125 125 Общая высота без измерительного штатива мм 110 150 200 250 Ширина Т-паза H7 мм 10 10 12 12 Длина основания мм 350 500 700 700 Ширина основания мм 100 110 180 180 Максимальная грузоподъемность пары кг 10 10 20 20 вес кг 8 12 35 38 Роликовые поверочные приспособления для приборов измерения радиального биения № 443000 или 443210 Подходит для: Разм. 32; 50/75 – Прибор для измерения радиального биения № 443000 разм. 50 и 75 / 443210. Разм. 65; 100 – Прибор для измерения радиального биения № 443000 разм. 100 и 150. Применение: Для установки нецентрированных или негабаритных по длине деталей. 44 3050 – Также для деталей с различными диаметрами. Для макс. ⌀ заготовки мм 32 65 44 3050 Роликовые повер. приспособления, пара, регулируемые (811,50) (1125,–) диапазон ⌀ мм 2 – 32 2 – 65 44 3050 высота центров мм 66 (при d = 10) 99 (при d = 10) Ширина пазового сухаря h6 мм 10 12 Максимальная грузоподъемность пары кг 20 30 для высоты центров мм 50/75 100 44 3160 Роликовые повер. приспособления, пара 397,50 541,50 диапазон ⌀ мм 2 – 40 2 – 60 Ширина пазового сухаря h6 мм 10 12 Максимальная грузоподъемность пары кг 20 30 44 3160 ​  Прибор для измерения радиального биения RPGP с призматическими поверочными приспособлениями Закалённая и шлифованная опорная плита с 2 зажимными пазами. Бесступенчатая регулировка положения призматических поверочных приспособлений (с твердосплавными накладками), откаточного приспособления и шарнирного штатива. Универсальный упор, который может быть установлен точно в одной плоскости и под прямым углом к призмам. Благодаря углу призм 108° возможен также контроль деталей полигональной формы. Шарнирный штатив для крепления индикатора часового типа или рычажного индикатора. Применение: Измерение торцевых и радиальных биений вращающихся деталей. Объем поставки: Опорная плита с 2 призматическими повер. приспособлениями и упором, откаточным приспособлением и шарнирным штативом (без индикатора часового типа) Специальные принадлежности: Шарнирный штатив с пазовым сухарем № 443295. Роликовые и призматические поверочные приспособления № 443050 − 443160 с шириной пазового сухаря 10 h6. Регулируемое по высоте призматическое повер. приспособление - на заказ. для заготовок ⌀ мм 1-25 44 3210 Прибор для измерения радиального биения RPGP 3398,51 Ширина Т-паза H7 мм 10 Длина основания мм 350 Ширина основания мм 160 вес кг 12 44 3210 136
