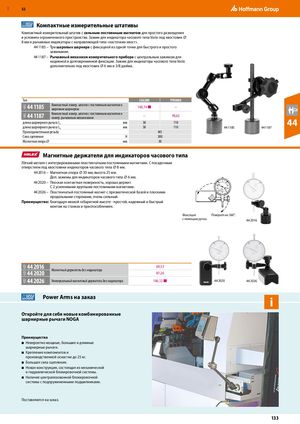

RUE 46G46G42D42D42D 52 Компактные измерительные штативы Компактный измерительный штатив с сильным постоянным магнитом для простого размещения в условиях ограниченного пространства. Зажим для индикатора часового типа Vario под хвостовик ⌀ 8 мм и рычажные индикаторы с направляющей типа «ласточкин хвост». 44 1185 – Три шаровых шарнира с фиксацией из одной точки для быстрого и простого зажимания. 44 1187 – Рычажный механизм измерительного прибора с центральным зажимом для надежной и долговременной фиксации. Зажим для индикатора часового типа Vario дополнительно под хвостовик ⌀ 6 мм и 3/8 дюйма. Тип LC6200 PH5000 44 1185 Компактный измер. штатив с постоянным магнитом ишаровым шарниром148,74 ■ – 44 1187 Компактный измер. штатив с постоянным магнитом иизмер. рычажным механизмом– 98,62 длина шарнирного рычага L1 мм 38 110 44 длина шарнирного рычага L2 мм 38 110 44 1185 44 1187 Присоединительная резьба M5 Сила сцепления Н 300 Магнитная опора ⌀ мм 30 Магнитные держатели для индикаторов часового типа Лёгкий металл с интегрированными пластинчатыми постоянными магнитами. С посадочным отверстием под хвостовики индикаторов часового типа ⌀ 8 мм. 44 2016 – Магнитная опора ⌀ 30 мм, высота 25 мм. Доп. зажимы для индикаторов часового типа ⌀ 6 мм. 44 2020 – Плоская контактная поверхность, хорошо держит. С 2 усиленными круглыми постоянными магнитами. 44 2026 – Пластинчатый постоянный магнит с призматической базой и плоскими продольными сторонами, очень сильный. Преимущество: Благодаря низкой габаритной высоте - простой, надежный и быстрый монтаж на станках и приспособлениях. Фиксация Поворот на 360°. с помощью ручки. 44 2016 44 201644 2020Магнитный держатель без индикатора 69,5387,26 44 2026 Универсальный магнитный держатель без индикатора 146,12 ■ 44 2020 44 2026 Зпноал чои жтее нли ьян ха.яPсoилwа сeцrепAлеrнmияsмангнаитзаапокзавозляет производить измерения даже в нестандартных Мощный центральный зажим обеспечивает надёжное усилие. Откройте для себя новые комбинированные шарнирные рычаги NOGA Преимущества ■ Невероятно мощные, большие и длинные шарнирные рычаги. ■ Крепление компонентов и производственной оснастки до 25 кг. ■ Большая сила сцепления. ■ Новая конструкция, состоящая из механической и гидравлической блокировочной системы. ■ Наличие централизованной блокировочной системы с подпружиненными подшипниками. Поставляются на заказ. 133
