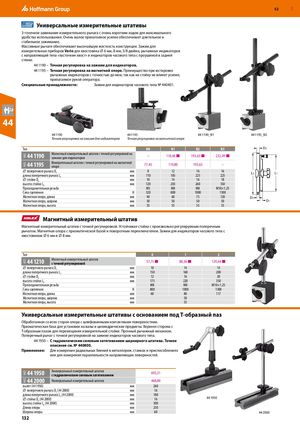

46G46G42D46Q46Q RUE 52 ​  Универсальные измерительные штативы 3-точечное зажимание измерительного рычага с очень коротким ходом для максимального удобства использования. Очень малое прилагаемое усилие обеспечивает длительное и стабильное зажимание. Массивные рычаги обеспечивают высочайшую жесткость конструкции. Зажим для измерительных приборов Vario для хвостовика ⌀ 6 мм, 8 мм, 3/8 дюйма, рычажных индикаторов с направляющей типа «ласточкин хвост» и индикаторов часового типа с проушиной в задней стенке. 44 1190 – Точная регулировка на зажиме для индикаторов. 44 1195 – Точная регулировка на магнитной опоре. Преимущество при юстировке рычажных индикаторов с точностью до мкм, так как на стойку не влияет усилие, прилагаемое рукой оператора. Специальные принадлежности: Зажим для индикаторов часового типа № 440401. 44 44 1190 44 1195 44 1190_N1 44 1195_N2 Точная регулировка на зажиме для индикаторов Точная регулировка на магнитной опоре Тип N0 N1 N2 N3 D2 44 1190 Магнитный измерительный штатив с точной регулировкой назажиме для индикаторов–118,46 ■ 193,63 ■ 232,49 ■ 44 1195 Измерительный штатив с точной регулировкой на магнитнойопоре 77,45 119,80 193,63 – ⌀ поперечного рычага D1длина поперечного рычага L1 мм 8 12 16 16мм110185225225 L2 L1 ⌀ стойки D2 мм 10 14 16 18 высота стойки L2 мм 120 203 260 350 Присоединительная резьба M5 M8 M8 M10×1,25 Сила сцепления Н 320 800 1000 1300 Магнитная опора, длина мм 40 60 75 120 D3 Магнитная опора, ширина мм 30 50 50 50 D1 Магнитная опора, высота мм 35 55 55 55 ​  Магнитный измерительный штатив Магнитный измерительный штатив с точной регулировкой. Устойчивая стойка с произвольно регулируемым поперечным рычагом. Магнитная опора с призматической базой и поворотным переключателем. Зажим для индикаторов часового типа с хвостовиком ⌀ 6 мм и ⌀ 8 мм. Тип 0 1 2 44 1210 Магнитный измерительный штативс точной регулировкой 57,75 ■ 88,36 ■ 129,64 ■ ⌀ поперечного рычага D1 мм 10 14 14 длина поперечного рычага L1 мм 150 160 200 ⌀ стойки D2 мм 12 16 20 высота стойки L2 мм 175 220 350 Присоединительная резьба M8 M8 M10×1,25 Сила сцепления Н 800 1000 1300 Магнитная опора, длина мм 60 80 117 Магнитная опора, ширина мм 50 Магнитная опора, высота мм 55 ​Универсальные измерительные штативы с основанием под T-образный паз Обработанная со всех сторон опора с шлифованными контактными поверхностями. Призматическая база для установки на валы и цилиндрические предметы. Верхняя сторона с Т-образным пазом для перемещения измерительной стойки. Прочный рычажный механизм. Поперечный рычаг с точной регулировкой на зажиме индикаторов часового типа. 44 1950 – С гидравлическим силовым затягиванием шарнирного штатива. Точное описание см. № 440800. Применение: Для измерения радиальных биений в металлореж. станках и приспособлениях или для измерения параллельности направляющих поверхностей. 44 1950 Универсальный измерительный штативс гидравлическим силовым затягиванием693,31 44 2000 Универсальный измерительный штатив 468,80 вылет (44 1950) мм 260 ⌀ поперечного рычага D1 (44 2000) мм 16 длина поперечного рычага L1 (44 2000)⌀ стойки D2 (44 2000) мм 180мм16 44 1950 высота стойки L2 (44 2000) мм 300 Длина опоры мм 250 Ширина опоры мм 60 44 2000 132
