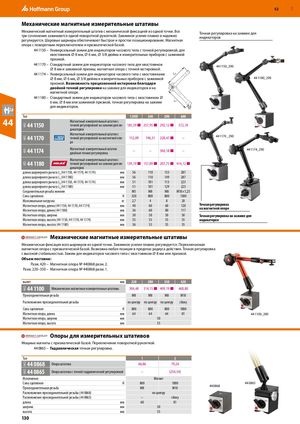

46G46G46G42D46Q46Q46Q RUE 52 ​Механические магнитные измерительные штативы Механический магнитный измерительный штатив с механической фиксацией из одной точки. Всетри сочленения зажимаются одной поворотной рукояткой. Зажимное усилие плавно и надежноТочная регулировка на зажиме дляиндикаторов регулируется. Шаровые шарниры обеспечивают быстрое и простое позиционирование. Магнитная опора с поворотным переключателем и призматической базой. 44 1150 – Универсальный зажим для индикаторов часового типа с точной регулировкой, для хвостовиков ⌀ 8 мм, ⌀ 6 мм, ⌀ 3/8 дюйма и измерительных приборов с зажимной призмой. 44 1170 – Стандартный зажим для индикаторов часового типа для хвостовиков⌀ 8 мм и зажимной призмы, магнитная опора с точной юстировкой.44 1150_290 44 1174 – Универсальный зажим для индикаторов часового типа с хвостовиками L2 ⌀ 8 мм, ⌀ 6 мм, ⌀ 3/8 дюйма и измерительных приборов с зажимной 44 1180_290 призмой. Возможность прецизионной юстировки благодаря двойной точной регулировке на зажиме для индикаторов и на магнитной опоре. 44 1180 – Стандартный зажим для индикаторов часового типа с хвостовиком ⌀ 6 мм, ⌀ 8 мм или зажимной призмой, точная регулировка на зажиме L1 для индикаторов. Тип 120SF 240 290 600 44 44 1150 Магнитный измерительный штатив сточной регулировкой на зажиме для ин-185,59 ■257,95 ■292,12 ■572,18 дикаторов Магнитный измерительный штатив с44 1170точной регулировкой на магнитной опо-152,09196,31228,47 ■– 44 1170 _290 ре 44 1174 Магнитный измерительный штативдвойная точная регулировка–– 304,18 ■ – 44 1174_290 Магнитный измерительный штатив с 44 1180 точной регулировкой на зажиме для ин- 139,19 ■ 157,89 ■ 207,75 ■ 414,12 ■ дикаторов длина шарнирного рычага L1 (44 1150, 44 1170, 44 1174) мм 56 110 133 287 длина шарнирного рычага L1 (44 1180) мм 56 110 149 287 длина шарнирного рычага L2 (44 1150, 44 1170, 44 1174) мм 51 101 113 223 длина шарнирного рычага L2 (44 1180) мм 51 101 129 223 Соединительная резьба нижняя M5 M8 M8 M10×1,25 Сила сцепления Н 320 800 800 1300 Максимальная нагрузка кг 2,7 4 8 20 Магнитная опора, длина (44 1150, 44 1170, 44 1174) мм 40 60 60 120 Точная регулировка Магнитная опора, длина (44 1180) мм 36 60 80 117 на магнитной опоре Магнитная опора, ширина мм 30 50 50 50 Точная регулировка на зажиме для Магнитная опора, высота (44 1150, 44 1170, 44 1174) мм 35 55 55 55 индикаторов Магнитная опора, высота (44 1180) мм 36 55 55 55 ​  Механические магнитные измерительные штативы Механическая фиксация всех шарниров из одной точки. Зажимное усилие плавно регулируется. Переключаемая магнитная опора с призматической базой. Возможна любая позиция в пределах радиуса действия. Точная регулировка с высокой стабильностью. Зажим для индикаторов часового типа с хвостовиком ⌀ 8 мм или призмой. Объем поставки: Разм. 420 – Магнитная опора № 440868 разм. 2. Разм. 220–350 – Магнитная опора № 440868 разм. 1. вылет мм 220 280 350 420 44 1100 Механические магнитные измерительные штативы 304,48 314,15 ■ 409,19 ■ 468,80 Присоединительная резьба M8 M8 M8 M10 Расположение присоединительной резьбы по центру по центру по центру сбоку Сила сцепления Н 800 800 800 1000 Магнитная опора, длина мм 64 64 64 81 44 1100_280 Магнитная опора, ширина мм 50 Магнитная опора, высота мм 55 ​  Опоры для измерительных штативов Мощные магниты с призматической базой. Переключение поворотной рукояткой. 44 0865 – Гидравлическая точная регулировка. Тип 1 2 44 0868 Опора штатива 66,86 79,26 44 0865 Опора штатива с точной гидравлической регулировкой – (254,54) Исполнение Магнит Сила сцепления Н 800 1000 44 0865 Присоединительная резьба M8 M10 44 0868 Расположение присоединительной резьбы (44 0868) по центру Расположение присоединительной резьбы (44 0865) – сбоку длина мм 60 81 ширина мм 50 высота мм 55 130
