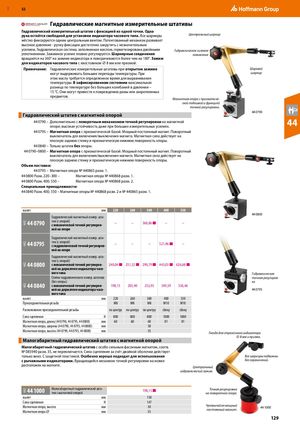

RUE 46Q46Q46Q46Q46Q 52 ​  Гидравлические магнитные измерительные штативы Гидравлический измерительный штатив с фиксацией из одной точки. Одна рука остаётся свободной для установки индикатора часового типа. Все шарниры Центральный шарнир жёстко фиксируются одним центральным винтом. Патентованный механизм развивает высокое давление - ручку фиксации достаточно закрутить с незначительным усилием. Гидравлическая система, заполненная маслом, герметизирована двойными Гидравлическое силовое уплотнениями. Зажимное усилие плавно регулируется. Шарнирные соединения зажимание вращаются на 360° на зажиме индикатора и поворачиваются более чем на 180°. Зажим для индикаторов часового типа с хвостовиком ⌀ 8 мм или призмой. Примечание: Гидравлические измерительные штативы при открытом зажиме Шаровой могут выдерживать большие перепады температуры. При шарнир этом маслу требуется определенное время для выравнивания температуры. В зафиксированном состоянии максимальная разница по температуре без больших колебаний в давлении – 15 °C. Они могут привести к повреждению рамы или закрепленных предметов. Магнитная опора с призматиче- ской подошвой и функцией точной регулировки. 44 0790 Гидравлический штатив с магнитной опорой 44 0790 – Дополнительно с поворотным механизмом точной регулировки на магнитнойопоре; высокая устойчивость даже при больших измерительных усилиях. 44 44 0795 – Магнитная опора с призматической базой. Мощный постоянный магнит. Поворотный выключатель для включения/выключения магнита. Магнитная сила действует на плоскую заднюю стенку и призматическую нижнюю поверхность опоры. 44 0840 – Только штатив без опоры. 44 0790–0800 – Магнитная опора с призматической базой. Мощный постоянный магнит. Поворотный выключатель для включения/выключения магнита. Магнитная сила действует на плоскую заднюю стенку и призматическую нижнюю поверхность опоры. Объем поставки: 44 0795 – Магнитная опора № 440865 разм. 1. 44  0800 Разм. 220–300 – Магнитная опора № 440868 разм. 1. 44  0800 Разм. 400; 550 – Магнитная опора № 440868 разм. 2. Специальные принадлежности: 44  0840 Разм. 400; 550 – Магнитные опоры № 440868 разм. 2 и № 440865 разм. 1. вылет мм 220 260 300 400 550 44 0800 Гидравлический магнитный измер. шта- 44 0790 тив (с опорой)с механической точной регулиров-– – 360,86 ■ – – кой на опоре Гидравлический магнитный измер. шта- 44 0795 тив (с опорой)с гидравлической точной регулиров-– – – 521,96 ■ – кой на опоре Гидравлический магнитный измер. шта- тив (с опорой) 44 0800 с механической точной регулиров- 240,04 ■ 251,32 ■ 290,79 ■ 443,03 ■ 626,68 ■ кой на держателе индикатора часо- вого типа Гидравлическая Стойки гидравлического измер. штатива точная регулиров- (без опоры) ка 44 0840 с механической точной регулиров- 198,15 205,40 252,93 349,59 536,46 кой на держателе индикатора часо- 44 0795 вого типа вылет мм 220 260 300 400 550 Присоединительная резьба M8 M8 M8 M10 M10 Расположение присоединительной резьбы по центру по центру по центру сбоку сбоку Сила сцепления Н 800 800 800 1000 1000 Магнитная опора, длина (44 0790, 44 0795, 44 0800) мм 60 60 60 81 81 Магнитная опора, ширина (44 0790, 44 0795, 44 0800) мм 50 Магнитная опора, высота (44 0790, 44 0795, 44 0800) мм 55 Гнездо для стрелочного индикатора ⌀ 8 мм и призма. Малогабаритный гидравлический штатив с магнитной опорой Малогабаритный гидравлический штатив с особо сильным фасонным магнитом, соотв. № 085940 разм. 35, не переключается. Сила сцепления за счёт двойной оболочки действует только вниз. С защитной пластиной. Особенно хорошо подходит для использования Все шарниры подвижны с рычажными индикаторами. Вращающийся механизм точной регулировки на ножке без ограничений. расположен на магните. Центральный гидравлический зажим. 44 1000 Малогабаритный гидравлический шта-тив с магнитной опорой 198,15 ■ Точная регулировкана поворотной опоре. вылет мм 150 Сила сцепления Н 147 Магнитная опора, высота мм 30Магнитная опора ⌀мм35 Чрезвычайно мощныйпостоянный магнит.44 1000 129
