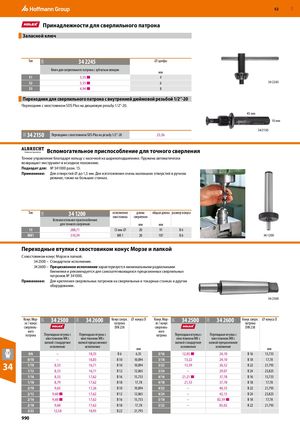

Принадлежности для сверлильного патрона
Запасной ключ
| Тип | 34 2245 | ⌀ цапфы |
| Ключ для сверлильного патрона с зубчатым венцом | ||
| мм | ||
| S1 | 3,55 ■ | 4 |
| S2 | 3,55 ■ | 34 2245 6 |
| S3 | 4,94 ■ | 8 |
Переходник для сверлильного патрона с внутренней дюймовой резьбой 1/2’’-20 Переходник с хвостовиком SDS Plus на дюцмовую резьбу 1/2’’-20. 45 мм 10 мм
34 2150 34 2150 Переходник с хвостовиком SDS-Plus на резьбу 1/2’’-20 23,56
Вспомогательное приспособление для точного сверления
Точное управление благодаря кольцу с насечкой на шарикоподшипнике. Пружина автоматически возвращает инструмент в исходное положение.
Подходит для: № 341000 разм. 15.
Применение: Для отверстий ⌀ до 1,5 мм. Для изготовления очень маленьких отверстий в ручном режиме, также на больших станках.
| Тип | 34 1200 | исполнение | длина | общая длина размер конуса | |
| хвостовика | сверления | ||||
| Вспомогательное приспособление |
для точного сверления мм мм
| 13 | 288,71 | 13 мм ⌀ | 20 | 91 | B 6 | |
| MK1 | 310,39 | МК 1 | 20 | 107 | B 6 | 34 1200 |
Переходные втулки с хвостовиком конус Морзе и лапкой С хвостовиком конус Морзе и лапкой. 34 2500 – Стандартное исполнение. 34 2600 – Прецизионное исполнение характеризуется минимальными радиальными
биениями и рекомендуется для самозатягивающихся прецизионных сверлильных патронов № 341000.
Применение: Для крепления сверлильных патронов на сверлильных и токарных станках и другом оборудовании.
34 2500
| Конус Мор- зе / конус | 32X 34 2500 | 33A 34 2600 | Конус сверл. патрона | ⌀ конуса D | Конус Мор- зе / конус | 32X 34 2500 | 33A 34 2600 | Конус сверл. патрона | ⌀ конуса D |
| сверлиль- | DIN 238 | сверлиль- | DIN 238 | ||||||
| ного патрона | Переходная втулка с хвостовиком MK с лапкой стандартное исполнение | Переходная втулка с хвостовиком MK с лапкой прецизионное исполнение | мм | ного патрона | Переходная втулка с хвостовиком MK с лапкой стандартное исполнение | Переходная втулка с хвостовиком MK с лапкой прецизионное исполнение | мм | ||
| 0/6 | – | 18,35 | B 6 | 6,35 | 3/16 | 12,85 ■ | 24,10 | B 16 | 15,733 |
| 0/10 | – | 16,83 | B 10 | 10,094 | 3/18 | 13,22 | 24,10 | B 18 | 17,78 |
| 1/10 | 8,53 | 16,71 | B 10 | 10,094 | 3/22 | 13,59 | 26,52 | B 22 | 21,793 |
| 1/12 | 8,53 | 16,71 | B 12 | 12,065 | 3/24 | – | 29,07 | B 24 | 23,825 |
| 1/16 | 8,53 | 17,62 | B 16 | 15,733 | 4/16 | 21,21 ■ | 37,78 | B 16 | 15,733 |
| 1/18 | 8,79 | 17,62 | B 18 | 17,78 | 4/18 | 21,53 | 37,78 | B 18 | 17,78 |
| 2/10 | 9,65 | 17,26 | B 10 | 10,094 | 4/22 | – | 40,33 | B 22 | 21,793 |
| 2/12 | 9,60 ■ | 17,62 | B 12 | 12,065 | 4/24 | – | 42,15 | B 24 | 23,825 |
| 2/16 | 9,60 ■ | 17,62 | B 16 | 15,733 | 5/18 | – | 82,59 ■ | B 18 | 17,78 |
| 2/18 | 9,60 | 17,62 | B 18 | 17,78 | 5/22 | – | 85,02 | B 22 | 21,793 |
| 2/22 | 12,58 | 18,95 | B 22 | 21,793 |
