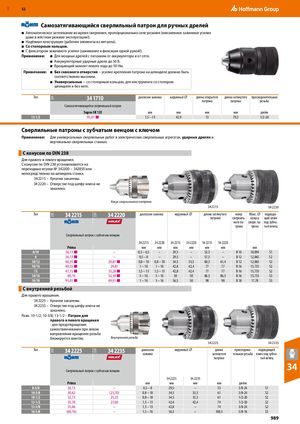

Самозатягивающийся сверлильный патрон для ручных дрелей
- Автоматическое затягивание во время сверления, пропорционально силе резания (неизменное зажимное усилие даже в жёстком режиме эксплуатации!).
- Надёжная конструкция (рабочие элементы из металла).
- Со стопорным кольцом.
- фиксатором зажимного усилия (зажимание и фиксация одной рукой!).
Применение: Для мощных дрелей с питанием от аккумулятора и от сети.
- Аккумуляторные ударные дрели до 36 В.
- Вращающий момент левого хода до 50 Нм.
Примечание: Без сквозного отверстия − усилие крепления патрона на шпинделе должно быть соответственно высоким.
- Универсальные − со стопорным кольцом, для инструмента со стопором шпинделя и без него.
| Тип | 39R 34 1710 | диапазон зажима | наружный ⌀ | длина открытого патрона | длина затянутого патрона | присоединительная резьба |
| Самозатягивающийся сверлильный патрон | ||||||
| Supra-SK 13E | мм | мм | мм | мм | дюйм | |
| 13-1/2 | 95,01 ■ | 1,5–13 | 42,9 | 72 | 79,3 | 1/2-20 |
Сверлильные патроны с зубчатым венцом с ключом
Применение: Для универсальных сверлильных работ в электрических сверлильных агрегатах, ударных дрелях и вертикально-сверлильных станках.
- конусом по DIN 238
Для правого и левого вращения.
- конусом по DIN 238 устанавливается на
переходные втулки № 342300 − 342850 или непосредственно на шпиндель станка. 34 2215 – Кулачки закалены. 34 2220 – Отверстие под цапфу ключа не закалено.
Конус сверлильного патрона 34 2215 34 2220
| Тип | 34 2215 | 34 2220 | диапазон зажима | наружный ⌀ | длина затянутого | конус | Макс. ⌀ | подходя- | |
| патрона | сверлиль- | конуса | щий ключ | ||||||
| ного па- | сверл. па- | под зубча- | |||||||
| трона | трона | тый венец | |||||||
| Сверлильный патрон с зубчатым венцом |
| 34 2215 | 34 2220 | 34 2215 | 34 2220 | 34 2215 | 34 2220 | |||||||
| Prima | мм | мм | мм | мм | мм | мм | мм | |||||
| 6/10 | 36,13 ■ | – | 0,5 – 6,5 | – | 29,5 | – | 52,5 | – | B 10 | 10,094 | S1 | |
| 8 | 36,13 ■ | – | 0,5 – 8 | – | 29,5 | – | 57,5 | – | B 12 | 12,065 | S2 | |
| 10/12 | 40,35 ■ | 29,87 ■ | 0,8 – 10 | 0,8 – 10 | 34,5 | 33,5 | 60,5 | 61,4 | B 12 | 12,065 | S2 | |
| 10/16 | 40,35 ■ | 29,87 | 1 – 10 | 1 – 10 | 42,8 | 42,4 | 77 | 77 | B 16 | 15,733 | S2 | |
| 13 | 47,15 ■ | 35,28 ■ | 1,5 – 13 | 1,5 – 13 | 42,8 | 42,4 | 77 | 77 | B 16 | 15,733 | S2 | |
| 16/16 | 60,76 | 52,38 ■ | 3 – 16 | 3 – 16 | 50 | 50 | 86,5 | 86,5 | B 16 | 15,733 | S3 | |
| 16/18 | 95,01 ■ | 69,91 ■ | 1 – 16 | 3 – 16 | 56,5 | 50 | 98 | 98 | B 18 | 17,78 | S3 |
- внутренней резьбой
Для правого вращения. 34 2225 – Кулачки закалены. 34 2235 – Отверстие под цапфу ключа не закалено. Разм. 10-1/2; 10-3/8; 13-1/2 – Патрон для правого и левого вращения - для предотвращения самоотвинчивания при левом направлении вращения резьба блокируется винтом. Внутренняя резьба 34 2225 34 2235
| Тип | 34 2225 | 34 2235 | диапазон | наружный ⌀ | длина | присоедини- | подходящий | ||
| зажима | затянутого | тельная резьба | ключ под зубча- | ||||||
| патрона | тый венец | ||||||||
| 34 | |||||||||
| Сверлильный патрон с зубчатым венцом | |||||||||
| 34 2225 | 34 2235 | ||||||||
| Prima | мм | мм | мм | мм | дюйм | ||||
| 8-3/8 | 36,13 | – | 0,5 – 8 | 29,5 | – | 53 | 3/8-24 | S1 | |
| 10-3/8 | 30,62 | (23,70) | 0,8 – 10 | 34,5 | 33,3 | 61 | 3/8-24 | S2 | |
| 10-1/2 | 32,73 | 25,33 | 0,8 – 10 | 34,5 | 33,3 | 61 | 1/2-20 | S2 | |
| 13-1/2 | 35,78 | 27,60 | 1,5 – 13 | 42,4 | 42,4 | 74 | 1/2-20 | S2 | |
| 13-3/8 | 35,66 | – | 1,5 – 13 | 42,8 | – | 74 | 3/8-24 | S2 | |
| 16-5/8 | (60,76) | – | 1,5 – 16 | 56,5 | – | 100,5 | 5/8-16 | S3 |
