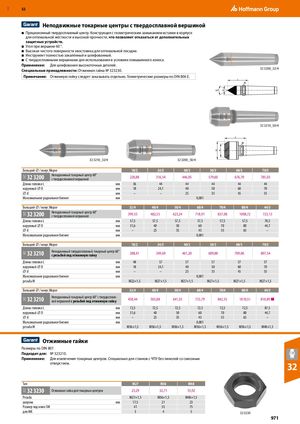

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 970
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Неподвижные токарные центры твердосплавной вершиной
- Прецизионный твердосплавный центр. Конструкция геометрическим замыканием вставки в корпусе для оптимальной жёсткости и высокой прочности, что позволяет отказаться от дополнительных защитных устройств.
- Угол при вершине 60 °.
- Высокая чистота поверхности хвостовика для оптимальной посадки.
- Инструмент полностью закалённый и шлифованный.
- С твердосплавными вершинами для использования в условиях повышенного износа.
Применение: Для шлифования высокоточных деталей.
Специальные принадлежности: Отжимная гайка № 323230.
Примечание: Отжимную гайку следует заказывать отдельно. Геометрические размеры по DIN 806 E.
60° D
32 3200_32/4
L M
32 3210_50/4
L M
D d 32 3210_32/4 32 3200_50/4
| Больший ⌀ / конус Морзе | 18/2 | 24/3 | 40/3 | 50/3 | 60/3 | 70/3 | ||
| 32 3200 | Неподвижный токарный центр 60° | |||||||
| 220,88 | 316,54 | 446,05 | 579,60 | 676,70 | 785,03 |
- твердосплавной вершиной
| Длина головки L | мм | 36 | 44 | 44 | 44 | 44 | 44 | ||||
| наружный ⌀ D | мм | 18 | 24,1 | 40 | 50 | 60 | 70 | ||||
| ⌀ d | мм | – | – | 25 | 35 | 45 | 55 | ||||
| Максимальное радиальное биение | мм | 0,001 | |||||||||
| Больший ⌀ / конус Морзе | 32/4 | 40/4 | 50/4 | 60/4 | 70/4 | 80/4 | 44/5 | ||||
| Неподвижный токарный центр 60° 32 3200 | |||||||||||
| 399,55 | 482,55 | 623,24 | 718,91 | 837,08 | 1008,72 | 723,13 |
- твердосплавной вершиной
| Длина головки L | мм | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 70,5 | ||||
| наружный ⌀ D | мм | 31,6 | 40 | 50 | 60 | 70 | 80 | 44,7 | ||||
| ⌀ d | мм | – | 25 | 35 | 45 | 55 | 65 | – | ||||
| Максимальное радиальное биение | мм | 0,001 | ||||||||||
| Больший ⌀ / конус Морзе | 18/2 | 24/3 | 40/3 | 50/3 | 60/3 | 70/3 | ||||||
| Неподвижный твердосплавный токарный центр 60° 32 3210 | ||||||||||||
| с резьбой под отжимную гайку | 288,41 | 349,69 | 461,20 | 609,88 | 709,06 | 807,54 | ||||||
| Длина головки L | мм | 48 | 57 | 57 | 57 | 57 | 57 | |||||
| наружный ⌀ D | мм | 18 | 24,1 | 40 | 50 | 60 | 70 | |||||
| ⌀ d | мм | – | – | 25 | 35 | 45 | 55 | |||||
| Максимальное радиальное биение | мм | 0,001 | ||||||||||
| резьба М | M22×1,5 | M27×1,5 | M27×1,5 | M27×1,5 | M27×1,5 | M27×1,5 | ||||||
| Больший ⌀ / конус Морзе | 32/4 | 40/4 | 50/4 | 60/4 | 70/4 | 80/4 | 44/5 | |||||
| Неподвижный токарный центр 60° с твердосплав- 32 3210 | ||||||||||||
| 458,44 | 503,88 | 641,55 | 733,79 | 842,55 | 1010,51 | 810,89 ■ | ||||||
| ной вершиной с резьбой под отжимную гайку | ||||||||||||
| Длина головки L | мм | 72,5 | 72,5 | 72,5 | 72,5 | 72,5 | 72,5 | 87,5 | ||||
| наружный ⌀ D | мм | 31,6 | 40 | 50 | 60 | 70 | 80 | 44,7 | ||||
| ⌀ d | мм | – | 25 | 35 | 45 | 55 | 65 | – | ||||
| Максимальное радиальное биение | мм | 0,001 | ||||||||||
| резьба М | M36×1,5 | M36×1,5 | M36×1,5 | M36×1,5 | M36×1,5 | M36×1,5 | M48×1,5 |
Отжимные гайки Размеры по DIN 807. Подходит для: № 323210. Применение: Для извлечения токарных центров. Специально для станков ЧПУ без пинолей со сквозным
отверстием. 32
| Тип | M27 | M36 | M48 | ||
| 31Z 32 3230 | Отжимная гайка для токарных центров | 23,29 | 32,71 | 55,92 | |
| Резьба | M27×1,5 | M36×1,5 | M48×1,5 | ||
| ширина | мм | 17,5 | 21 | 23 | |
| Размер под ключ SW | 41 | 55 | 75 | ||
| для МК | 3 | 4 | 5 |
