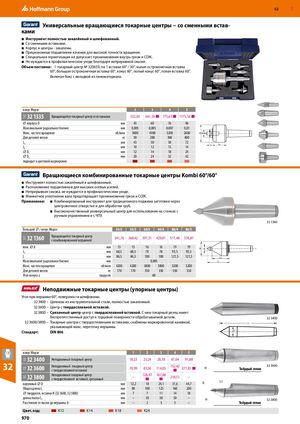

31Z31Z32L32L32L RUE 52 ​  Универсальные вращающиеся токарные центры − со сменными встав- ками ■ Инструмент полностью закалённый и шлифованный. ■ Со сменными вставками. ■ Корпус и центры - закалены. ■ Прецизионные подшипники качения для высокой точности вращения. ■ Специальная герметизация не допускает проникновения внутрь грязи и СОЖ. ■ Не нуждается в профилактическом уходе благодаря непрерывной смазке. Объем поставки: 1 токарный центр № 320659, по 1 вставке 60° / 30°, малая остроконечная вставка 60°, большая остроконечная вставка 60°, конус 60°, полый конус 60°, полая вставка 60°. Включая бокс с вкладкой из пеноматериала. конус Морзе 2 3 4 5 32 1335 Вращающийся токарный центр со вставками 532,03 641,10 ■ 775,63 ■ 1175,56 ■ ⌀ корпуса D мм 45 60 76 96 Максимальное радиальное биение мм 0,005 0,005 0,007 0,01 Макс. частота вращенияоб/мин 5000 4300 3200 2600 Для деталей весом кг 50 200 300 800 L1 мм 43 50 58 72 L2 мм 10 12 13 14 ⌀ D1 мм 12 14 18 24 ⌀ D2 мм 20 24 32 42 подходит к цветовой маркировке ​  Вращающиеся комбинированные токарные центры Kombi 60°/60° ■ Инструмент полностью закалённый и шлифованный. ■ Расположение подшипников для высоких осевых усилий. ■ Непрерывная смазка, не нуждается в профилактическом уходе. ■ Манжетное уплотнение вала предотвращает проникновение грязи и СОЖ. Применение: ■ Комбинированный инструмент для традиционного поджима заготовки через центровочное отверстие и для обработки труб. ■ Высококачественный универсальный центр для использования на станках с ручным управлением и с ЧПУ. 32 1360 Больший ⌀ / конус Морзе 54/2 54/3 64/3 64/4 86/4 86/5 32 1360 Вращающийся токарный центрс комбинированной вершиной341,76368,42397,51 429,01 517,48 576,87 мин. ⌀ d мм 13 13 16 16 19 19 L1 мм 68,5 68,5 78 78 93,5 93,5 L мм 86,5 86,5 100 100 121,5 121,5 Максимальное радиальное биение мм 0,005 Макс. частота вращенияоб/мин 4200 4200 3800 3800 3200 3200 Для деталей весом кг 170 170 330 330 550 550 Угол конуса a градусов 60 ​  Неподвижные токарные центры (упорные центры) Угол при вершине 60°, поверхности шлифованы. 32 3400 – Целиком из инструментальной стали, полностью закаленный. 32 3600 – Центр с твердосплавной вставкой. 32 3800 – Срезанный центр центр с твердосплавной вставкой. С ним токарный резец имеет беспрепятственный доступ к торцевой поверхности обрабатываемой детали. 32 3400 32 3600/3800 – Токарные центры с твердосплавными вставками, снабжены маркировочной канавкой, L1 указывающей макс. переточку вершины. Стандарт: DIN 806 D конус Морзе 1 2 3 4 5 32 3400 Неподвижный токарный центр 18,23 23,24 28,78 47,64 91,88 32 32 3600 Неподвижный токарный центрc твердосплавной вставкой 70,99 83,56 114,05 152,42■ 271,81 ■ H 32 3600Твёрдый сплав 32 3800 Неподвижный токарный центрс твердосплавной вставкой, срезанныйнаружный ⌀ D–128,97■167,88■218,51–мм12,21824,131,644,7bL1 Общая длина L мм 80 100 125 160 200 ⌀ твердоспл. вставки H (32 3600, 32 3800) мм 7 7 11 14 18 длина лыски L1 мм – 30 38 50 – H 32 3800 Расстояние от лыски до вершины b мм – 2 3 5 – Твёрдый сплав Цвет. код:  K12  K14  K18  K24 970
