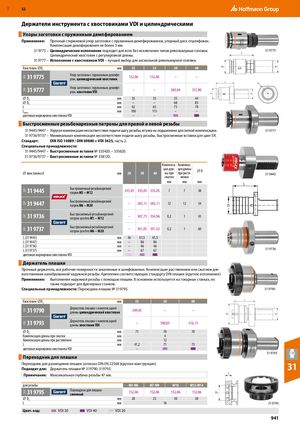

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 940
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Держатели инструмента с хвостовиками VDI и цилиндрическими
Упоры заготовки с пружинным демпфированием
Применение: Прочный стержневой упор заготовки с пружинным демпфированием, упорный диск отшлифован. Компенсация демпфирования не более 3 мм. 31 9775 – Цилиндрическое исполнение подходит для всех без исключения типов револьверных головок. 31 9775 Цилиндрический хвостовик с регулировкой длины. L 31 9777 – Исполнение с хвостовиком VDI – лучший выбор для аксиальной револьверной головки.
| Хвостовик-⌀D | мм | 25 | 32 | 30 | D1 D2 40 | |
| 1 | ||||||
| 31 9775 Упор заготовки с пружинным демпфе- | ||||||
| 152,06 | 152,06 | – | – | |||
| ром, цилиндрический хвостовик | ||||||
| L | ||||||
| D3 | ||||||
| 31 9777 Упор заготовки с пружинным демпфе- | ||||||
| хвостовикVDI | – | – | 269,04 | 331,90 | ||
| ром, | ||||||
| D1 D2 | ||||||
| ⌀ D | мм | 35 | 35 | 35 | 44 | |
| ⌀ D2 | мм | – | – | 68 | 83 | |
| 3 | ||||||
| L | мм | 62 | 65 | 75 | 78 | |
| L | мм | 100 | 115 | – | – | |
| цветовая маркировка хвостовика VDIмакс | – | – |
Быстросменные резьбонарезные патроны для правой и левой резьбы 31 9445/9447 – Упругая компенсация несоответствия подачи шагу резьбы, втулка на подшипнике для легкой компенсации. 31 9777 31 9736/9737 – Минимальная компенсация несоответствия подачи шагу резьбы, быстросменные вставки для цанг ER. Стандарт: DIN ISO 10889 / DIN 69880 и VDI 3425, часть 2.
Специальные принадлежности: 31 9445/9447 – Быстросменные вставки № 335420 − 335620. 31 9736/9737 – Быстросменные вставки № 338120.
| ⌀ хвостовика d | мм | 20 | 30 | 40 | Компенса- ция дли- ны при сжатии мм | Компенса- ция длины при растя- жении мм | ⌀ D мм |
| 32P 31 9445 | Быстросменный резьбонарезной патронM3 − M12 | 335,05 | 335,05 | 335,05 | 7 | 7 | 38 |
| 32P 31 9447 | Быстросменный резьбонарезной патронM6 − M20 | – | 383,11 | 383,11 | 12 | 12 | 54 |
| 31P 31 9736 | Быстросменный резьбонарезной патрон synchroM1 − M12 | – | 307,73 | 354,96 | 0,2 | 1 | 43 |
| 31P 31 9737 | Быстросменный резьбонарезной патрон synchroM6 − M20 | – | 361,05 | 391,52 | 0,2 | 1 | 60 |
| L (31 9445) | мм | 56 | 61,5 | 61,5 | |||
| L (31 9447) | мм | – | 86 | 86 | |||
| L (31 9736) | мм | – | 46 | 46 | |||
| L (31 9737) | мм | – | 67 | 67 | |||
| цветовая маркиров | ка хвостовика VDI |
L
Держатель плашки
Прочный держатель, все рабочие поверхности закаленные и шлифованные. Компенсация растяжением или сжатием для изготовления калиброванной наружной резьбы. Крепление соответствующих стандарту DIN плашек (круглое исполнение).
Применение: Выполнение наружной резьбы с помощью плашки. В основном используется на токарных станках, но также подходит для фрезерных станков.
Специальные принадлежности: Переходник плашки № 319795. 31 9790
| Хвостовик-⌀D | мм | 25 | 30 | L 40 | ||
| 1 | ||||||
| 31 9790 | Держатель плашки с компенсацией | |||||
| 349,45 | – | – | ||||
| длины цилиндрический хвостовик | ||||||
| D1 D2 | ||||||
| 31 9793 | Держатель плашки с компенсацией | |||||
| – | 500,05 | 516,13 | ||||
| длины хвостовик VDI | ||||||
| ⌀ D | мм | 71 | 70 | 70 | ||
| 2 | ||||||
| Компенсация длины при сжатии | мм | 4 | ||||
| Компенсация длины при растяжении | мм | 12 | ||||
| L | мм | 47,2 | 71 | 73 |
цветовая маркировка хвостовика VDI – 31 9793 Переходник для плашки Переходник для размещения плашек согласно DIN EN 22568 (круглая конструкция). 31
Подходит для: Держатель плашки № 319790; 319793.
Примечание: Максимальная глубина резьбы 47 мм. L
| для резьбы | M3-M6 | M7-M9 | M10 | M12-M14 | ||||
| 31V 31 9795 | Переходник для плашки сменный | 152,06 | 152,06 | 152,06 | 152,06 | |||
| ⌀ D2 | мм | 20 | 25 | 30 | 38 | |||
| L | мм | 16 | ||||||
| Цвет. код: | VDI 30 | VDI 40 | VDI 20 |
