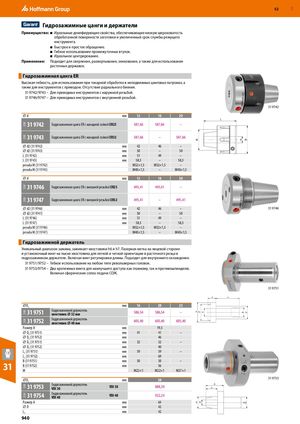

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 939
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Гидрозажимные цанги и держатели
Преимущество: Идеальные демпфирующие свойства, обеспечивающие низкую шероховатость обработанной поверхности заготовки и увеличенный срок службы режущего инструмента.
- Быстрое и простое обращение.
- Гибкое использование промежуточных втулок.
- Идеальное центрирование.
Применение: Подходит для сверления, развертывания, зенкования, а также для использования расточных державок.
Гидрозажимная цанга ER
Высокая гибкость, для использования при токарной обработке в неподвижных цанговых патронах, а также для инструментов с приводом. Отсутствие радиального биения. 31 9742/9743 – Для приводных инструментов с наружной резьбой. 31 9746/9747 – Для приводных инструментов с внутренней резьбой.
| 31 9742 | ||||||
| ⌀d | мм | 12 | 16 | 20 | ||
| 31W 31 9742 | Гидрозажимная цанга ER с накидной гайкойER25 | 587,66 | 587,66 | – | L | |
| 31W 31 9743 | Гидрозажимная цанга ER с накидной гайкойER32 | 587,66 | – | 587,66 | d2 d M | |
| ⌀ d2 (31 9742) | мм | 42 | 46 | – | ||
| ⌀ d2 (31 9743) | мм | 50 | – | 50 | ||
| L (31 9742) | мм | 51 | 49 | – | ||
| L (31 9743) | мм | 58,3 | – | 58,3 | ||
| резьба М (31 9742) | M32×1,5 | M32×1,5 | – | |||
| резьба М (31 9743) | M40×1,5 | – | M40×1,5 | |||
| ⌀d | мм | 12 | 16 | 20 | ||
| 31W 31 9746 | Гидрозажимная цанга ER с внешней резьбойER25 | 495,41 | 495,41 | – | ||
| 31W 31 9747 | Гидрозажимная цанга ER с внешней резьбойER32 | 495,41 | – | 495,41 | ||
| ⌀ d2 (31 9746) | мм | 42 | 46 | – | 31 9746 | |
| ⌀ d2 (31 9747) | мм | 50 | – | 50 | ||
| L (31 9746) | мм | 51 | 49 | – | ||
| L (31 9747) | мм | 58,3 | – | 58,3 | ||
| резьба М (31 9746) | M32×1,5 | M32×1,5 | – | |||
| резьба М (31 9747) | M40×1,5 | – | M40×1,5 |
Гидрозажимной держатель
Уникальный диапазон зажима, зажимает хвостовики h6 и h7. Лазерная метка на лицевой стороне и установочный винт на лыске хвостовика для легкой и четкой ориентации в расточного резца в гидрозажимном держателе. Включая винт регулировки длины. Подходит для внутреннего охлаждения. 31 9751/9752 – Гибкое использование на любом типе револьверных головок. 31 9753/9754 – Два крепежных винта для наилучшего доступа как главному, так и противошпинделю. Включая сферические сопла подачи СОЖ.
31 9751
A L1
| ⌀D1 | мм | 16 | 20 | 25 | |
| 31M 31 9751 | Гидрозажимной держатель хвостовик ⌀ 32 мм | 586,54 | 586,54 | – | |
| 31M 31 9752 | Гидрозажимной держатель хвостовик ⌀ 40 мм | 605,40 | 605,40 | 605,40 | |
| Размер A | мм | 19,5 | |||
| ⌀ D2(31 9751) | мм | 41 | 41 | – | |
| ⌀ D2(31 9752) | мм | 46 | |||
| ⌀ D3(31 9751) | мм | 32 | 32 | – | |
| ⌀ D3(31 9752) | мм | 40 | |||
| L1(31 9751) | мм | 59 | 59 | – | |
| L1(31 9752) | мм | 69 | |||
| B (31 9751) | мм | 50 | 50 | – | |
| B (31 9752) | мм | 56 | |||
| М | M22×1 | M22×1 | M27×1 | ||
| ⌀D1 | мм | 20 | |||
| 31M 31 9753 | Гидрозажимной держатель VDI 30 | VDI 30 | 888,30 | ||
| 31M 31 9754 | Гидрозажимной держатель VDI 40 | VDI 40 | 922,24 | ||
| Размер A | мм | 64 | |||
| ⌀ D | мм | 42 | |||
| L1 | мм | 42 |
L1
D 1 VDI
