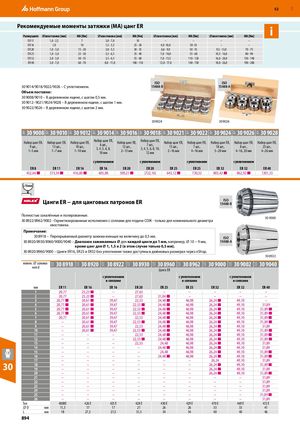

Рекомендуемые моменты затяжки (MA) цанг ER i
| Размер цанги | ⌀хвостовика [мм] | MA [Нм] | ⌀хвостовика [мм] | MA [Нм] | ⌀хвостовика [мм] | MA [Нм] | ⌀хвостовика [мм] | MA [Нм] |
| ER 11 | 1,0 - 2,5 | 7 | 3,0 - 7,0 | 10 | – | – | – | – |
| ER 16 | 1,0 | 10 | 1,5 - 3,5 | 25 - 30 | 4,0 -10,0 | 50 -55 | – | – |
| ER 20 | 1,0 - 3,0 | 15 - 20 | 3,0 - 5,5 | 30 - 35 | 6,0 - 9,0 | 50 - 55 | 9,5 - 13,0 | 70 - 75 |
| ER 25 | 1,0 - 3,0 | 25 - 30 | 3,5 - 6,5 | 35 - 40 | 7,0 - 10,0 | 55 - 60 | 10,5 - 16,0 | 80 - 90 |
| ER 32 | 2,0 - 3,0 | 30 - 35 | 3,5 - 6,5 | 55 - 60 | 7,0 - 15,5 | 110 - 120 | 16,0 - 20,0 | 130 - 140 |
| ER 40 | 3,0 - 7,0 | 60 - 70 | 8,0 - 11,0 | 100 - 110 | 12,0 - 17,0 | 140 - 150 | 18,0 - 26,0 | 190 - 200 |
30 9014/9018/9022/9026 – С уплотнением.
Объем поставки: 30 9008/9010 – В деревянном ящике, с шагом 0,5 мм. 30 9012–9021/9024/9028 – В деревянном ящике, с шагом 1 мм. 30 9022/9026 – В деревянном ящике, с шагом 2 мм.
ISO ISO 15488-B 15488-A
30 9024 30 9026
| 39Y 30 9008 | 39Y 30 9010 | 39Y 30 9012 | 39Y 30 9014 | 39Y 30 9016 | 39Y 30 9018 | 39Y 30 9021 | 39Y 30 9022 | 39Y 30 9024 | 39Y 30 9026 | 39Y 30 9028 |
| Набор цанг ER, 9 шт., 1–5 мм | Набор цанг ER, 13 шт., 1–7 мм | Набор цанг ER, 10 шт., 1–10 мм | Набор цанг ER, 6 шт., 3, 4, 5, 6, 8, 10 мм | Набор цанг ER, 12 шт., 2–13 мм | Набор цанг ER, 7 шт., 3, 4, 5, 6, 8, 10, 12 мм | Набор цанг ER, 15 шт., 2–16 мм | Набор цанг ER, 7 шт., 4–16 мм | Набор цанг ER, 18 шт., 3–20 мм | Набор цанг ER, 8 шт., 4–16, 20 мм | Набор цанг ER, 23 шт., 4–26 мм |
| с уплотнением | с уплотнением | с уплотнением | с уплотнением | |||||||
| ER 8 | ER 11 | ER 16 | ER 16 | ER 20 | ER 20 | ER 25 | ER 25 | ER 32 | ER 32 | ER 40 |
| 452,64 ■ | 573,34 ■ | 416,80 ■ | 605,88 | 509,21 ■ | (722,16) | 643,12 ■ | 730,32 | 803,42 ■ | 862,92 ■ | 1301,33 |
≤10мкм
| Ца | нги ER − д | ля цанго | вых патрон | ов ER | ISO 15488-B | |||
| Полностью закал 30 8922/8962/900 | ённые и полиро 2 – Герметизиро хвостовика. | ванные. ванные исполн | ения с соплами д | ля подачи СОЖ | - только для н | оминального диаметра | 30 9000 | |
| Примечание: | ||||||||
| 30 8918 – | Перекрываемы | й диаметр заж | има меньше на ве | личину до 0,5 м | м. | ISO | ||
| 30 8920/8930/89 | 60/9000/9040 – | Диапазон заж кроме цанг дл | имаемых ⌀для я ⌀ 1, 1,5 и 2 (в э | каждой цанги том случае то | до 1 мм,напр лько 0,5 мм). | имер, ⌀ 10 − 9 мм, 15488-A | ||
| 30 8920/8960/90 | 00 – Цанги ER16, | ER25 и ER32 б | ез уплотнения так | же доступны в д | юймовых раз | мерах через eShop. | 30 8922 | |
| номин. ⌀ зажима- ния d | 32Z 30 8918 | 32Z 30 8920 | 32Z 30 8922 | 32Z 30 8930 | 32Z 30 8960 | 32Z 30 8962 32Z 30 9000 32Z | 30 9002 | 32Z 30 9040 |
| Цанга ER | ||||||||
| с уплотнением и соплами | с уплотнением и соплами с у | плотнением и соплами | ||||||
| мм | ER 11 | ER 16 | ER 16 | ER 20 | ER 25 | ER 25 ER 32 | ER 32 | ER 40 |
| 1 | 20,77 | 25,23 ■ | – | 27,63 | – | – – | – | – |
| 2 | 20,77 | 25,23 ■ | – | 27,63 | 31,04 ■ | – – | – | – |
| 3 | 20,77 ■ | 20,61 ■ | 39,47 | 22,53 | 24,48 ■ | 46,98 26,24 ■ | 49,10 | – |
| 4 | 20,77 ■ | 20,61 ■ | 39,47 | 22,53 ■ | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 |
| 5 | 20,77 ■ | 20,61 ■ | 39,47 | 22,53 ■ | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 6 | 20,77 ■ | 20,61 ■ | 39,47 | 22,53 ■ | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 7 | 20,77 | 20,61 ■ | 39,47 | 22,53 | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 8 | – | 20,61 ■ | 39,47 | 22,53 ■ | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 9 | – | 20,61 ■ | 39,47 | 22,53 | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 |
| 10 | – | 20,61 ■ | 39,47 | 22,53 ■ | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 11 | – | – | – | 22,53 | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 12 | – | – | – | 22,53 ■ | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 13 | – | – | – | 22,53 | 24,48 | 46,98 26,24 ■ | 49,10 | 31,89 |
| 14 | – | – | – | – | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 |
| 15 | – | – | – | – | 24,48 | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 16 | – | – | – | – | 24,48 ■ | 46,98 26,24 ■ | 49,10 | 31,89 ■ |
| 17 | – | – | – | – | – | – 26,24 | 49,10 | 31,89 |
| 18 | – | – | – | – | – | – 26,24 ■ | 49,10 | 31,89 ■ |
| 19 | – | – | – | – | – | – 26,24 ■ | 49,10 | 31,89 |
| 20 | – | – | – | – | – | – 26,24 ■ | 49,10 | 31,89 ■ |
| 21 | – | – | – | – | – | – – | – | 31,89 |
| 22 | – | – | – | – | – | – – | – | 31,89 |
| 23 | – | – | – | – | – | – – | – | 31,89 |
| 24 | – | – | – | – | – | – – | – | 31,89 |
| 25 | – | – | – | – | – | – – | – | 31,89 ■ |
| 26 | – | – | – | – | – | – – | – | 31,89 |
| Тип | 4008E | 426 E | 425 E | 428 E | 430 E | 429 E 470 E | 469 E | 472 E |
| ⌀ D мм | 11,3 | 17 | 17 | 21 | 26 | 26 33 | 33 | 41 |
| L мм | 18 | 27,5 | 27,5 | 31,5 | 34 | 34 40 | 40 | 46 |
