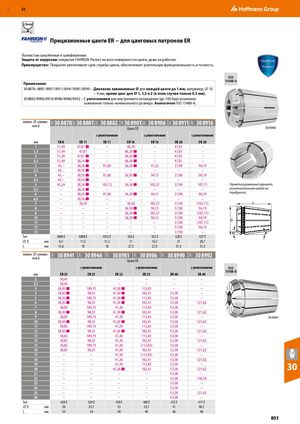

Прецизионные цанги ER − для цанговых патронов ER
Полностью закалённые и шлифованные.
Защита от коррозии: покрытие FAHRION Protect на всех поверхностях цанги, даже на рабочих.
Преимущество: Покрытие увеличивает срок службы цанги, обеспечивает длительную функциональность и точность.
Примечание: 30 8878–8881/8901/8911/8941/8981/8990 – Диапазон зажимаемых для каждой цанги до 1 мм, например, 10 − 9 мм, кроме цанг для 1, 1,5 и 2 (в этом случае только 0,5 мм). 30 8882/8906/8916/8946/8986/8992 – С уплотнением для внутреннего охлаждения (до 100 бар) возможно зажимание только номинального размера. Аналогично ISO 15488-A.
ISO 15488-A
| номин. ⌀ зажима- ния d | 39Y 30 8878 39Y | 30 8881 39Y 30 8882 39Y 30 8901 39Y 30 8906 Цанга ER | 39Y 30 891 | 1 39Y 30 8916 |
| с уплотнением с уплотнением | с уплотнением | |||
| мм | ER 8 | ER 11 ER 11 ER 16 ER 16 | ER 20 | ER 20 |
| 1 | 51,49 | 47,81 ■ – 46,30 – | 47,81 | – |
| 1,5 | 51,49 | 47,81 – 46,30 ■ – | 47,81 | – |
| 2 | 51,49 | 47,81 ■ – 46,30 ■ – | 47,81 | – |
| 25 | 5149 | 3814 ■ – 4630 ■ – | 4781 | – |
| , 3 | , 43,– | , , 38,76 ■ 97,60 36,50 ■ 91,32 | , 37,90 | 96,19 |
| 3,5 | 43,– | 38,76 ■ – – – | – | – |
| 4 | 43,– | 38,76 ■ 97,60 36,50 ■ 94,15 | 37,90 | 96,19 |
| 4,5 | 43,– | 38,76 ■ – – – | – | – |
| 5 | 43,24 | 38,76 ■ 107,12 36,50 ■ 105,57 | 37,90 | 107,71 |
| 5,5 | – | 38,76 ■ – – – | – | – |
| 6 | – | 38,76 ■ 97,60 36,50 ■ 94,15 | 37,90 | 96,19 |
| 6,5 | – | 38,76 ■ – – – | – | – |
| 7 | – | 38,76 – 36,50 105,57 | 37,90 | (107,71) |
| 8 | – | – – 36,50 ■ 94,15 | 37,90 | 96,19 |
| 9 | – | – – 36,50 ■ 105,57 | 37,90 | (107,71) |
| 10 | – | – – 36,50 ■ 94,15 | 37,90 | 96,19 |
| 11 | – | – – – – | 37,90 | (107,71) |
| 12 | – | – – – – | 37,90 | 96,19 |
| 13 | – | – – – – | 37,90 | – |
| Тип | 4004 E | 4008 E 4012 E 426 E 425 E | 428 E | 427 E |
| ⌀ D мм | 8,5 | 11,3 11,2 17 16,7 | 21 | 20,7 |
| L мм | 13,6 | 18 18 27,5 27,5 | 31,5 | 31,5 |
| номин. ⌀ зажима- ния d | 39Y 30 8941 | 39Y 30 8946 39Y 30 8981 39Y 30 8986 39Y Цанга ER | 30 8990 | 39Y 30 8992 |
| с уплотнением с уплотнением | с уплотнением | |||
| мм | ER 25 | ER 25 ER 32 ER 32 | ER 40 | ER 40 |
| 2 2,5 | 50,45 50,45 | – – – – – – | – – | – – |
| 3 | 38,85 ■ | 109,75 41,30 ■ 113,83 | – | – |
| 4 | 38,85 ■ | 98,33 41,30 ■ 102,41 | 53,38 | – |
| 5 | 38,85 ■ | 109,75 41,30 ■ 113,83 | 53,38 | – |
| 6 | 38,85 ■ | 98,33 41,30 ■ 102,41 | 53,38 | 121,62 |
| 7 | 38,85 | 109,75 41,30 113,83 | 53,38 | – |
| 8 | 38,85 ■ | 98,33 41,30 ■ 102,41 | 53,38 | 121,62 |
| 9 | 38,85 | 109,75 41,30 113,83 | 53,38 | – |
| 10 | 38,85 ■ | 98,33 41,30 ■ 102,41 | 53,38 | 121,62 |
| 11 | 38,85 | 109,75 41,30 113,83 | 53,38 | – |
| 12 | 38,85 ■ | 98,33 41,30 ■ 102,41 | 53,38 | 121,62 |
| 13 | 38,85 | 109,75 41,30 113,83 | 53,38 | – |
| 14 | 38,85 | 98,33 41,30 102,41 | 53,38 | 121,62 |
| 15 | 38,85 | 109,75 41,30 (113,83) | 53,38 | – |
| 16 | 38,85 | 98,33 41,30 102,41 | 53,38 | 121,62 |
| 17 | – | – 41,30 (113,83) | 53,38 | – |
| 18 | – | – 41,30 102,41 | 53,38 | 121,62 |
| 19 | – | – 41,30 113,83 | 53,38 | – |
| 20 | – | – 41,30 ■ 102,41 | 53,38 | 121,62 |
| 21 | – | – – – | 53,38 | – |
| 22 | – | – – – | 53,38 | 118,54 |
| 23 24 | – – | – – – – – – | 53,38 5338 | – – |
| 25 | – | – – – | , 53,38 | 121,62 |
| 26 | – | – – – | 53,38 | – |
| Тип | 430 E | 429 E 470 E 469 E | 472 E | 471 E |
| ⌀ D мм L мм | 26 34 | 25,7 33 32,7 34 40 40 | 41 46 | 40,7 46 |
15488-B
