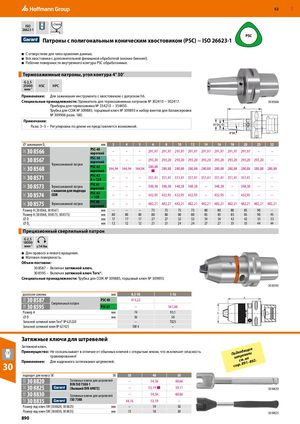

PSC
Патроны с полигональным коническим хвостовиком (PSC) − ISO 26623-1
- С отверстием для чипа хранения данных.
- Все хвостовики с дополнительной финишной обработкой (низкие биения!).
- Рабочие поверхности внутреннего контура PSC обработанные. Термозажимные патроны, угол контура 4° 30′ G 2,5
25000 HSC HPC
мин-1 Применение: Для зажимания инструмента с хвостовиком с допуском h6. Специальные принадлежности: Удлинитель для термозажимных патронов № 302410 − 302417. 30 8568 Приборы для термозажима № 354210 − 354450.
Трубка для СОЖ № 309885; торцовый ключ № 309893 и набор винтов для балансировки № 309906 разм. 180.
Примечание: Разм. 3–5 – Регулировка по длине не представляется возможной.
| ⌀зажимания D1 | мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | |
| 31C 30 8566 | PSC-40 короткий | – | – | – | 291,97 | 291,97 | 291,97 | 291,97 | 291,97 | 291,97 | 291,97 | 291,97 | – | – | |
| 31C 30 8567 | Темозажимной патон | PSC-50 короткий | – | – | – | 293,20 | 293,20 | 293,20 | 293,20 | 293,20 | 293,20 | 293,20 | 293,20 | 293,20 | – |
| 31C 30 8568 | р р | PSC-63 короткий | 344,94 | 344,94 | 344,94 | 280,88 ■ | 280,88 | 280,88 | 280,88 | 280,88 | 280,88 | 280,88 | 280,88 | 280,88 | 280,88 |
| 31C 30 8571 | PSC-63 A= 120 | – | – | – | 351,41 | 351,41 | 351,41 | 351,41 | 351,41 | 351,41 | 351,41 | 351,41 | – | – | |
| 31C 30 8573 | Термозажимной патрон | PSC 63 короткий | – | – | – | 348,38 | 348,38 | 348,38 | 348,38 | – | 348,38 | – | 348,38 | – | – |
| 31C 30 8574 | с каналом для подвода СОЖ | PSC-63 = 120 | – | – | – | 432,95 | 432,95 | 432,95 | 432,95 | – | 432,95 | – | 432,95 | – | – |
| 31C 30 8575 | Термозажимной патрон | PSC 80 короткий | – | – | – | 482,21 | 482,21 | 482,21 | 482,21 | 482,21 | 482,21 | 482,21 | 482,21 | 482,21 | 482,21 |
| Размер A (30 8566, | 30 8567) | мм | – | – | – | 75 | 75 | 75 | 75 | 80 | 80 | 80 | 85 | 90 | – |
| Размер A (30 8568, | 30 8573, 30 8575) | мм | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 85 | 85 | 85 | 85 | 90 | 95 |
| ⌀ D | мм | 17 | 17 | 17 | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 | |
| ⌀ D2 | мм | 12 | 12 | 12 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 |
Прецизионный сверлильный патрон
G 2,5 18000 мин-1 ≤14 Нм
- Для правого и левого вращения.
- Матовая поверхность.
Объем поставки: 30 8587 – Включая затяжной ключ. 30 8595 – Включая затяжной ключ Torx®.
Специальные принадлежности: Трубка для СОЖ № 309885, торцовый ключ № 309893.
| 30 8595 | ||||||
| диапазон зажима | мм | 0,3-10 | 1-16 | |||
| 31B 30 8587 | Сверлильный патрон | PSC 40 | 413,22 | – | A | |
| 31B 30 8595 | PSC 63 | – | 561,66 | |||
| Размер A | мм | 74 | 93,1 | D | ||
| ⌀ D | мм | 36 | 50 | |||
| Запасной затяжной | ключ Torx®№ 625220 | – | TX25 | |||
| Запасной затяжной | ключ № 627425 | SW 4 | – | |||
| Затяжные атяжной ключ. реимущество: рименение: | ключи для штр Не соскальзывает в отли травмирования! Для надежного затягива | евелей чие от обычных кл ния штревелей. | ючей с открыт | ым зевом, чт | о исключает опас | ность Подходящие штревели см. на стр. 891–892. |
| подходит для конус | а SK | SK | 30 | 40 | 50 | |
| 37D 30 8820 | Затяжные ключ DIN ISO 7388 | и для штревелей | – | 54,56 | 60,66 | |
| 31Z 30 8825 | - (бывший DIN | 69872) | – | 53,19 ■ | 59,11 | 30 8820 |
| 37D 30 8830 | Затяжные ключ | и для штревелей | – | 54,56 | 60,66 | |
| 31Z 30 8835 | ISO 7388 | 44,16 | 53,19 | – | ||
| Размер под ключ S | W (30 8820, 30 8825) | мм | – | 19 | 30 | |
| Размер под ключ S | W (30 8830, 30 8835) | мм | 13 | 18 | 30 | 30 8825 |
