26623-1 мин PSC

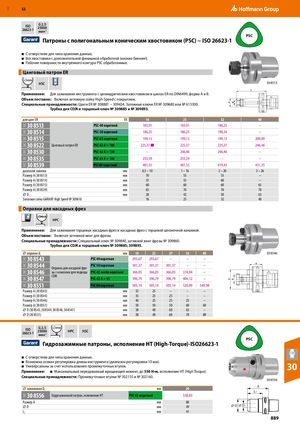

Патроны с полигональным коническим хвостовиком (PSC) − ISO 26623-1
- С отверстием для чипа хранения данных.
- Все хвостовики с дополнительной финишной обработкой (низкие биения!).
- Рабочие поверхности внутреннего контура PSC обработанные. Цанговый патрон ER ≤3мкм HSC 30 8513
Применение: Для зажимания инструмента с цилиндрическим хвостовиком в цангах ER по DIN6499, форма А и В.
Объем поставки: Включая затяжную гайку High-Speed с покрытием.
Специальные принадлежности: Цанги ER № 308881 − 309434. Затяжные ключи ER № 309680 или № 613300. Трубка для СОЖ и торцовый ключ № 309885 и № 309893.
| для цанг ER | ER | 16 | 25 | 32 | 40 | |
| 31C 30 8513 | PSC-40 короткий | 183,91 | 183,91 | 186,25 | – | |
| 31C 30 8514 | PSC-50 короткий | 186,25 | 186,25 | 190,34 | – | |
| 31C 30 8515 | PSC-63 короткий | 199,13 | 199,13 | 199,13 | 209,09 | |
| 31C 30 8522 | Цанговый патрон ER | PSC-63 A = 100 | 225,37 ■ | 225,37 | 225,37 | 246,46 |
| 31C 30 8530 | PSC-63 A = 130 | – | 246,46 | 246,46 | – | |
| 31C 30 8535 | PSC-63 A = 160 | 255,59 | 255,59 | – | – | |
| 31C 30 8539 | PSC 80 короткий | 401,55 | 401,55 | 419,43 | 431,35 | |
| диапазон зажима | мм | 0,5–10 | 1–16 | 2–20 | 3–26 | |
| Размер A (30 8513) | мм | 70 | 55 | 55 | – | |
| Размер A (30 8514) | мм | 55 | 55 | 60 | – | |
| Размер A (30 8515) | мм | 60 | 60 | 60 | 65 | |
| Размер A (30 8539) | мм | 65 | 70 | 70 | 70 | |
| ⌀ D | мм | 28 | 42 | 50 | 63 | |
| Запасная гайка GARA | NT High Speed № 309610 | 16 | 25 | 32 | 40 |
Оправки для насадных фрез
≤6мкм HPC
Применение: Для зажимания торцевых насадных фрез и насадных фрез с торцевой шпоночной канавкой.
Объем поставки: Включая затяжной винт для фрезы.
Специальные принадлежности: Специальный ключ № 309840, затяжной винт фрезы № 309860. Трубка для СОЖ и торцовый ключ № 309885; 309893.
| ⌀оправки d1 | мм | 16 | 22 | 27 | 32 | 40 | ||
| 31C 30 8543 | PSC 40 короткая | 293,67 | 293,67 | – | – | – | ||
| 31C 30 8544 | Оправка для насадной фре- | PSC 50 короткая | 301,37 | 301,37 | 301,37 | – | – | |
| 31C 30 8546 | зы с каналами для подвода | PSC-63 особо корот | кая | 366,05 | 366,05 | 366,05 | 374,84 | – |
| 31C 30 8547 | СОЖ | PSC-63 A = 65 | 396,79 | 396,79 | 396,79 | 404,12 | – | |
| 31C 30 8551 | PSC 80 короткая | 505,14 | 505,14 | 505,14 | 520,09 | 549,98 | ||
| Размер A (30 8543) | мм | 32 | 25 | – | – | – | ||
| Размер A (30 8544) | мм | 35 | 25 | 25 | – | – | ||
| Размер A (30 8546) | мм | 40 | 25 | 25 | 25 | – | ||
| Размер A (30 8551) | мм | 50 | 50 | 50 | 60 | 60 | ||
| ⌀ D (30 8543, 30 854 | 4, 30 8546, 30 8547) | мм | 38 | 48 | 60 | 63 | – | |
| ⌀ D (30 8551) | мм | 38 | 48 | 60 | 78 | 88 |
G 2,5 ≤3мкм
ISO 25000 HPC HSC
26623-1 мин -1 Гидрозажимные патроны, исполнение HT (High-Torque)-ISO26623-1
- С отверстием для чипа хранения данных.
- Возможна осевая регулировка длины инструмента (диапазон регулировки 10 мм).
- Универсальны за счет использования промежуточных втулок.
Применение: Максимальный передаваемый вращающий момент, до 550 Н•м, исполнение HT (High Torque).
Специальные принадлежности: Промежуточные втулки № 302155 и № 302160.
PSC
30
30 8556
| ⌀зажимания D1 | мм | 20 | |
| 31C 30 8556 | Гидрозажимной патрон, исполнение HT | PSC 63 короткий | 538,83 |
| Размер A | мм | 80 | |
| ⌀ D | мм | 49 | |
| L1 | мм | 41 |
