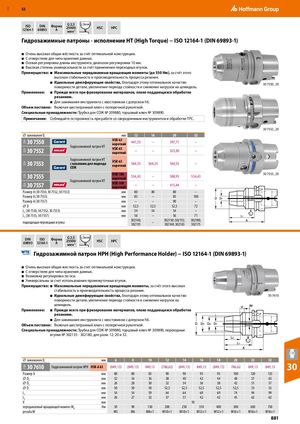

ISO DIN Форма 25000 HSC HPC
Гидрозажимные патроны - исполнение HT (High Torque) − ISO 12164-1 (DIN 69893-1)
- Очень высокая общая жёсткость за счёт оптимальной конструкции.
- С отверстием для чипа хранения данных.
- Осевая регулировка длины инструмента, диапазон регулировки 10 мм.
- Высокая степень универсальности за счёт применения переходных втулок.
Преимущество: Максимальные передаваемые вращающие моменты (до 550 Нм), за счёт этого высокая стабильность и производительность процесса резания.
- Идеальные демпфирующие свойства, благодаря этому оптимальное качество
30 7550_20 поверхности детали, увеличение периода стойкости и снижение нагрузок на шпиндель.
Применение: Прежде всего при фрезеровании материалов, плохо поддающихся обработке резанием.
- Для зажимания инструмента с хвостовиком с допуском h6.
Объем поставки: Включая шестигранный ключ с поперечной рукояткой.
Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890.
Примечание: Соблюдайте осторожность при работе со сверхдлинным инструментом и обработке TPC. 30 7552_20
| ⌀ зажимания D | мм 12 | 16 | 20 | 32 | |
| 1 | |||||
| 30 7550 | HSK-63 | ||||
| короткий | 441,53 | – | 397,71 | – | |
| Гидрозажимной патрон HT | |||||
| 30 7552 | HSK-63 | ||||
| короткий | – | – | 323,30 | – |
30 7553 Гидрозажимной патрон HT HSK-63
| с каналами для подвода | короткий | 564,55 | 564,55 | 564,55 | – |
| СОЖ |
30 7555 HSK-100 30 7553_20
| короткий | 554,43 | – | 508,93 | 554,43 | |||
| Гидрозажимной патрон HT | |||||||
| 30 7557 | HSK-100 | ||||||
| короткий | – | – | 415,44 | – | |||
| Размер A (30 7550, 30 7552, 30 7553) | мм | 80 | 80 | 80 | – | ||
| Размер A (30 7555) | мм | 85 | – | 85 | 100 | ||
| Размер A (30 7557) | мм | – | – | 90 | – | ||
| ⌀ D | мм | 52,5 | 52,5 | 52,5 | 72 | ||
| L (30 7550, 30 7552, 30 7553) | мм | 54 | 54 | 54 | – | ||
| 1 | |||||||
| L (30 7555, 30 7557) | мм | 56 | – | 56 | 71 | ||
| 1 | |||||||
| 302140; | 302150; 302155; | 302180; | |||||
| подходящая переходная втулка | – | ||||||
| 302135 | 302160; 302165 | 302175 |
G 2,5 ≤3мкм
| DIN | ISO | Форма | 25000 | HSC | HPC | |
| 69893 | 12164-1 | A | мин |
-1 Гидрозажимной патрон HPH (High Performance Holder) − ISO 12164-1 (DIN 69893-1)
- Очень высокая общая жесткость за счет оптимальной конструкции.
- С отверстием для чипа хранения данных.
- Возможна регулировка по оси.
- Универсальны за счет использования промежуточных втулок.
Преимущество: Максимальные передаваемые вращающие моменты, за счёт этого высокая стабильность и производительность процесса резания.
- Идеальные демпфирующие свойства, благодаря этому оптимальное качество 30 7610 поверхности детали, увеличение периода стойкости и снижение нагрузок на шпиндель.
Применение: Прежде всего при фрезеровании материалов, плохо поддающихся обработке резанием.
- Для зажимания инструмента с хвостовиком с допуском h6.
Объем поставки: Включая шестигранный ключ с поперечной рукояткой.
Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890, переходные втулки № 302135 - 302180, для разм. 12; 20 и 32.
| ⌀зажимания D1 | мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | |
| 33W 30 7610 | Гидрозажимной патрон HPH | HSK-A 63 | (849,13) | (849,13) | 849,13 | (786,62) | (849,13) | 849,13 | (849,13) | 786,62 | 849,13 | 849,13 |
| Размер A | мм | 80 | 80 | 85 | 90 | 90 | 95 | 95 | 100 | 120 | 125 | |
| ⌀ D3 | мм | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 48 | 57 | 63 | |
| ⌀ D2 | мм | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 42 | 51 | 57 | |
| ⌀ D | мм | 50 | 50 | 50 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 53 | 53 | |
| L1 | мм | 54 | 54 | 59 | 64 | 64 | 69 | 69 | 74 | 94 | 99 | |
| L2 | мм | 26 | 27 | 32 | 37 | 37 | 42 | 42 | 45 | 62 | 62 | |
| V | мм | 1 | 0 | |||||||||
| передаваемый вра | щающий момент MD | Нм | 50 | 90 | 130 | 200 | 250 | 310 | 400 | 500 | 650 | 750 |
| резьба М | M5 | M6 | M8×1 | M10×1 | M10×1 | M12×1 | M12×1 | M16×1 | M16×1 | M16×1 |
