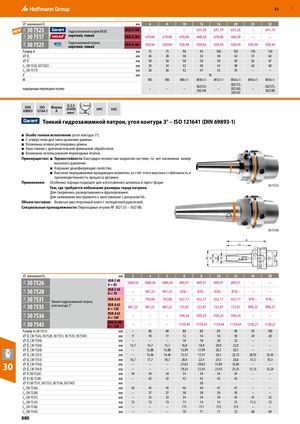

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 879
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
| ⌀зажимания D1 | мм | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | |
| 31A 30 7523 | Гидрозажимной патрон BASIC | HSK-A 100 | – | – | – | 633,26 | 641,19 | 633,26 | – | 641,19 |
| 32A 30 7517 | короткий, тонкий | HSK-A 100 | 670,06 | 670,06 | 670,06 | 668,28 | 670,06 | 668,28 | – | – |
| 33W 30 7525 | Гидрозажимной патрон, короткий, тонкий | HSK-A 100 | 920,94 | 920,94 | 920,94 | 920,94 | 920,94 | 920,94 | 920,94 | 920,94 |
| Размер A | мм | 75 | 75 | 90 | 95 | 100 | 105 | 110 | 110 | |
| ⌀ D2 | мм | 26 | 28 | 30 | 32 | 38 | 42 | 57 | 63 | |
| ⌀ D | мм | 50 | 50 | 50 | 50 | 50 | 50 | 63 | 67 | |
| L3(30 7523, 30 7525) | мм | 24 | 24 | 32 | 40 | 45 | 48 | 62 | 60 | |
| L3(30 7517) | мм | 26 | 26 | 42 | 47 | 53 | 59 | – | – | |
| V | мм | 1 | 0 | |||||||
| М | M5 | M6 | M8×1 | M10×1 | M12×1 | M16×1 | M16×1 | M16×1 | ||
| подходящая переходная втулка | – | – | – | 302135; 302140 | – | 302155; 302160; 302165 | – | 302175; 302180 |
G 2,5 ≤3мкм
| DIN | ISO | Форма | 25000 | HPC | HSC | |
| 69893 | 12164-1 | A | мин |
-1 Тонкий гидрозажимной патрон, угол контура 3° – ISO 121641 (DIN 69893-1)
- Особо тонкое исполнение (угол контура 3°).
- С отверстием для чипа хранения данных.
- Возможна осевая регулировка длины.
- Хвостовики с дополнительной финишной обработкой.
- Возможно использование переходных втулок.
Преимущество: Термостойкость благодаря полностью закрытой системе, т.е. нет запаянных камер высокого давления.
- Хорошие демпфирующие свойства.
- Высокие передаваемые вращающие моменты, за счёт этого высокая стабильность и производительность процесса резания.
Применение: Особенно хорошо подходят для изготовления штампов и пресс-форм.
| бъем поставк | Там, где требуются небольш Для сверления, развертывания Для зажимания инструмента с и:Включая шестигранный клю | ие размеры то и фрезеровани хвостовиком с д ч с поперечной | рца патро я. опуском h рукояткой | на. 6. . | 30 7533 | ||||||
| пециальные п | ринадлежности:Переходные в | тулки № 302135 | – 302180 | . | D | D1 D2 D3 | L2 | A | 30 7536 | ||
| ⌀зажимания D1 | мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| 31A 30 7526 | HSK-E 40 A= 85 | 1009,45 | 1009,45 | 1009,45 | 899,91 | 899,91 | 899,91 | 899,91 | – | – | |
| 31A 30 7528 | HSK-E 50 A= 70 | – | 967,32 | 967,32 | 878,– | 878,– | 878,– | 878,– | – | – | |
| 31A 30 7531 | Тонкий гидрозажимной патрон | HSK-A 63 | – | 792,06 | 792,06 | 652,17 | 652,17 | 652,17 | 652,17 | 878,– | 878,– |
| 31A 30 7533 | , угол контура 3° | HSK-A 63 A= 120 | 807,22 | 807,22 | 807,22 | 723,81 | 723,81 | 723,81 | 723,81 | 898,23 | 898,23 |
| 31A 30 7536 | HSK-A 63 A= 160 | – | – | – | 930,24 | 930,24 | 930,24 | 930,24 | – | – | |
| 31A 30 7543 | HSK-A 100 A= 120 | – | – | – | 1159,44 | 1159,44 | 1159,44 | 1159,44 | 1230,21 | 1230,21 | |
| Размер A (30 7531) | мм | – | 80 | 80 | 80 | 80 | 85 | 90 | 95 | 100 | |
| ⌀ D2(30 7526, 30 7 | 528, 30 7531, 30 7533, 30 7543) | мм | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 24 | 28 |
| ⌀ D2(30 7536) | мм | – | – | – | 16 | 18 | 20 | 22 | – | – | |
| ⌀ D3(30 7526) | мм | 13,7 | 14,7 | 15,7 | 16,8 | 18,8 | 20,9 | 22,9 | – | – | |
| ⌀ D3(30 7528) | мм | – | 13,88 | 14,88 | 15,99 | 17,99 | 20,1 | 20,1 | – | – | |
| ⌀ D3(30 7531) | мм | – | 13,46 | 14,46 | 15,57 | 17,57 | 20,1 | 22,72 | 28,93 | 33,45 | |
| ⌀ D3(30 7533) | мм | 16,7 | 17,7 | 18,7 | 20,4 | 22,4 | 24,5 | 26,6 | 31,5 | 35,5 | |
| ⌀ D3(30 7536) | мм | – | – | – | 27,63 | 29,63 | 31,84 | 33,84 | – | – | |
| ⌀ D3(30 7543) | мм | – | – | – | 19,34 | 21,45 | 23,45 | 25,55 | 31,13 | 35,24 | |
| ⌀ D (30 7526) | мм | 34 | 34 | 34 | 34 | 34 | 34 | 34 | – | – | |
| ⌀ D (30 7528) | мм | – | 42 | 42 | 42 | 42 | 42 | 42 | – | – | |
| ⌀ D (30 7531, 30 75 | 33, 30 7536, 30 7543) | мм | 50 | ||||||||
| L2(30 7526) | мм | 45 | 45 | 45 | 46 | 46 | 47 | 47 | – | – | |
| L2(30 7528) | мм | – | 37 | 37 | 38 | 38 | 39 | 39 | – | – | |
| L2(30 7531) | мм | – | 33 | 33 | 34 | 34 | 39 | 45 | 47 | 52 | |
| L2(30 7533) | мм | 73 | 73 | 73 | 73 | 74 | 74 | 75 | 71,5 | 72 | |
| L2(30 7536) | мм | – | – | – | 111 | 111 | 113 | 113 | – | – | |
| L2(30 7543) | мм | – | – | – | 70 | 71 | 71 | 72 | 68 | 69 |
