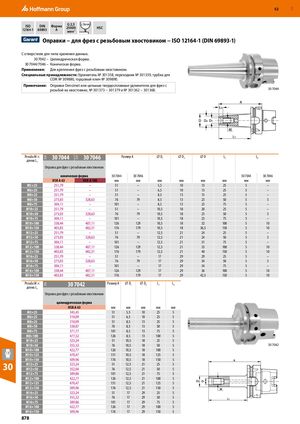

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 877
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
ISO DIN Форма 25000 HSC
Оправки − для фрез с резьбовым хвостовиком − ISO 12164-1 (DIN 69893-1) С отверстием для чипа хранения данных. 30 7042 – Цилиндрическая форма. 30 7044/7046 – Коническая форма.
Применение: Для крепления фрез с резьбовым хвостовиком.
Специальные принадлежности: Удлинитель № 301358, переходник № 301359, трубка для СОЖ № 309880, торцовый ключ № 309890.
Примечание: Оправки Densimet или цельные твердосплавные удлинители для фрез с резьбой на хвостовике, № 301373 − 301379 и № 301362 − 301368. 30 7044
| Резьба M × | 31A | 30 7044 31A | 30 7046 | Р | азмер A | ⌀ D1 | ⌀ D2 ⌀ D | L1 | L2 | ||
| длина L1 | |||||||||||
| Оп | равка для фрез с резьбов | ым хвостовиком | |||||||||
| коническая фо | рма | 30 7044 | 30 7046 | 30 7044 | 30 7046 | ||||||
| HSK-A 63 | HSK-A 100 | мм | мм | мм | мм мм | мм | мм | мм | |||
| M5×25 | 251,79 | – | 51 | – | 5,5 | 10 13 | 25 | 5 | – | ||
| M6×25 | 251,79 | – | 51 | – | 6,5 | 10 13 | 25 | 5 | – | ||
| M8×25 | 251,79 | – | 51 | – | 8,5 | 13 15 | 25 | 5 | – | ||
| M8×50 | 273,03 | 328,63 | 76 | 79 | 8,5 | 13 23 | 50 | 5 | 5 | ||
| M8×75 | 304,11 | – | 101 | – | 8,5 | 13 23 | 75 | 5 | – | ||
| M10×25 | 251,79 | – | 51 | – | 10,5 | 18 20 | 25 | 5 | – | ||
| M10×50 | 273,03 | 328,63 | 76 | 79 | 10,5 | 18 23 | 50 | 5 | 5 | ||
| M10×75 | 304,11 | – | 101 | – | 10,5 | 18 23 | 75 | 5 | – | ||
| M10×100 | 338,44 | 407,11 | 126 | 129 | 10,5 | 18 32 | 100 | 5 | 10 | ||
| M10×150 | 403,83 | 482,31 | 176 | 179 | 10,5 | 18 36,5 | 150 | 5 | 10 | ||
| M12×25 | 251,79 | – | 51 | – | 12,5 | 21 24 | 25 | 5 | – | ||
| M12×50 | 273,03 | 328,63 | 76 | 79 | 12,5 | 21 24 | 50 | 5 | 5 | ||
| M12×75 | 304,11 | – | 101 | – | 12,5 | 21 31 | 75 | 5 | – | ||
| M12×100 | 338,44 | 407,11 | 126 | 129 | 12,5 | 21 33 | 100 | 5 | 10 | ||
| M12×150 | 403,83 | 482,31 | 176 | 179 | 12,5 | 21 40 | 150 | 5 | 10 | ||
| M16×25 | 251,79 | – | 51 | – | 17 | 29 29 | 25 | 5 | – | ||
| M16×50 | 273,03 | 328,63 | 76 | 79 | 17 | 29 34 | 50 | 5 | 5 | ||
| M16×75 | 304,11 | – | 101 | – | 17 | 29 34 | 75 | 5 | – | ||
| M16×100 | 338,44 | 407,11 | 126 | 129 | 17 | 29 36 | 100 | 5 | 10 | ||
| M16×150 | 403,83 | 482,31 | 176 | 179 | 17 | 29 42,5 | 150 | 5 | 10 | ||
| Резьба M × | 31A | 30 704 | 2 | Размер A | ⌀ D1 | ⌀ D2 | L1 | L2 | |||
| длина L1 | |||||||||||
| Оп | равка для фрез с резьбов | ым хвостовиком | |||||||||
| цилиндрическая | форма | ||||||||||
| HSK-A 63 | мм | мм | мм | мм | мм | ||||||
| M5×25 | 345,45 | 51 | 5,5 | 10 | 25 | 5 | |||||
| M6×25 | 310,09 | 51 | 6,5 | 10 | 25 | 5 | |||||
| M8×25 | 310,09 | 51 | 8,5 | 13 | 25 | 5 | |||||
| M8×50 | 338,87 | 76 | 8,5 | 13 | 50 | 5 | |||||
| M8×75 | 371,77 | 101 | 8,5 | 13 | 75 | 5 | |||||
| M8×100 | 477,52 | 126 | 8,5 | 13 | 100 | 5 | |||||
| M10×25 | 323,24 | 51 | 10,5 | 18 | 25 | 5 | |||||
| M10×50 | 355,32 | 76 | 10,5 | 18 | 50 | 5 | 30 7042 | ||||
| M10×100 | 422,77 | 126 | 10,5 | 18 | 100 | 5 | |||||
| M10×125 | 47047 | 151 | 105 | 18 | 125 | 5 | |||||
| M10×150 | , 509,96 | 176 | , 10,5 | 18 | 150 | 5 | |||||
| M12×25 | 323,24 | 51 | 12,5 | 21 | 25 | 5 | |||||
| M12×50 | 352,04 | 76 | 12,5 | 21 | 50 | 5 | |||||
| M12×75 | 38986 | 101 | 125 | 21 | 75 | 5 | |||||
| M12×100 | , 422,77 | 126 | , 12,5 | 21 | 100 | 5 | |||||
| M12×125 | 470,47 | 151 | 12,5 | 21 | 125 | 5 | |||||
| M12×150 | 509,96 | 176 | 12,5 | 21 | 150 | 5 | |||||
| M16×25 | 323,24 | 51 | 17 | 29 | 25 | 5 | |||||
| M16×50 | 355,32 | 76 | 17 | 29 | 50 | 5 | |||||
| M16×75 | 389,86 | 101 | 17 | 29 | 75 | 5 | |||||
| M16×100 | 422,77 | 126 | 17 | 29 | 100 | 5 | |||||
| M16×150 | 509,96 | 176 | 17 | 29 | 150 | 5 |
