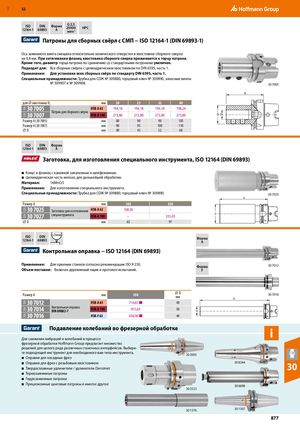

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 876
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
ISO DIN Форма 25000 HPC
Патроны для сборных свёрл с СМП − ISO 12164-1 (DIN 69893-1) Ось зажимного винта смещена относительно конического отверстия в хвостовике сборного сверла на 0,4 мм. При затягивании фланец хвостовика сборного сверла прижимается к торцу патрона. Кроме того, диаметр торца патрона по сравнению со стандартными патронами увеличен.
Подходит для: Все сборные свёрла с цилиндрическим хвостовиком по DIN 6595, часть 1. Применение: Для установки всех сборных свёрл по стандарту DIN 6595, часть 1.
Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890, запасные винты № 309907 и № 309908. 30 7005
| для ⌀ хвостовика D1 | мм | 20 | 25 | 32 | 40 | |
| 31A 30 7005 | б | HSK-A 63 | 194,18 | 194,18 | 194,18 | 198,24 |
| 31A 30 7007 | Патрон для сорного сверла | HSK-A 100 | 273,80 | 273,80 | 273,80 | 273,80 |
| Размер A (30 7005) | мм | 80 | 90 | 90 | 105 | |
| Размер A (30 7007) | мм | 90 | 95 | 100 | 110 | |
| ⌀ D | мм | 40 | 45 | 52 | 60 |
| ISO | DIN | Форма | |
| 12164-1 | 69893 | A |
Заготовка, для изготовления специального инструмента, ISO 12164 (DIN 69893)
- Конус и фланец с канавкой закаленные и шлифованные.
- Цилиндрическая часть мягкая, для дальнейшей обработки.
Материал: 16MnCr5
Применение: Для изготовления специального инструмента.
| пециальные | ринадлежности:рук | для | , торцовы ключ | . | 30 7025 A |
| Размер A | мм | 160 | 250 | ||
| 32A 30 7025 | Заготовка для изготовления | HSK-A 63 | 168,36 | – | |
| 32A 30 7027 | специнструмента | HSK-A 100 | – | 335,03 | D |
| ⌀ D | мм | 63 | 97 |
≤3мкм
| ISO | DIN | Форма | |
| 12164-1 | 69893 | A |
Контрольная оправка − ISO 12164 (DIN 69893)
| рименение: бъем поставк | Для приемки станков и:Включая деревянн | согласно рекоменд ый ящик и протокол | ции ISO R 230. испытаний. | 30 7012 Форма F | |
| Размер A | мм | 300 | ⌀ D мм | A 30 7016 | |
| 31A 30 7012 | HSK-A 63 | 714,65 ■ | 40 | ||
| 31A 30 7014 | Контрольная оправка DIN 69882-7 | HSK-A 100 | 815,63 | 50 | D |
| 31A 30 7016 | HSK-F 63 | 650,96 ■ | 40 |
Подавление колебаний во фрезерной обработке
Для снижения вибраций и колебаний в процессе фрезерной обработки Hoffmann Group предлагает множество решений для целого ряда различных станочных интерфейсов. Выберите подходящий инструмент для необходимого вам типа инструмента. 30 2095
- Оправки для насадных фрез
Оправки для фрез с резьбовым хвостовиком 30 8344 30
- Твердосплавные удлинители / удлинители Densimet
- Термозажимные патроны
- Гидрозажимные патроны
- Прецизионные цанговые патроны и многое другое
