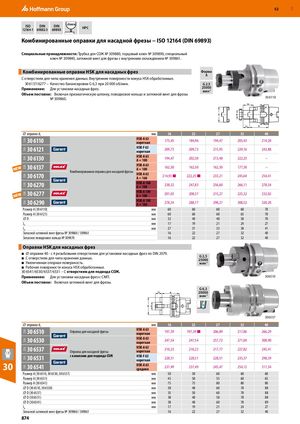

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 873
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
ISO DIN HPC
Комбинированные оправки для насадной фрезы − ISO 12164 (DIN 69893) Специальные принадлежности: Трубка для СОЖ № 309880, торцовый ключ № 309890, специальный ключ № 309840, затяжной винт для фрезы с внутренним охлаждением № 309861. Комбинированные оправки HSK для насадных фрез Форма
A С отверстием для чипа хранения данных. Внутренние поверхности конуса HSK обработанные. 30 6137/6277 – Качество балансировки G 6,3 при 20 000 об/мин. G 2,5
Применение: Для установки насадных фрез. 25000
мин -1 Объем поставки: Включая призматическую шпонку, поводковое кольцо и затяжной винт для фрезы № 309860. 30 6110
| ⌀оправки d1 | мм | 16 | 22 | 27 | 32 | 40 | |
| 31A 30 6110 | HSK-A 63 короткая | 175,45 | 184,96 | 194,47 | 205,43 | 214,20 | |
| 31A 30 6121 | HSK-F 63 короткая | 209,73 | 209,73 | 215,95 | 229,16 | 243,88 | |
| 31A 30 6130 | HSK-A 63 A = 100 | 194,47 | 202,50 | 213,48 | 222,25 | – | |
| 32A 30 6137 | HSK-A 63 A = 100 | 162,50 | 162,50 | 162,50 | 177,58 | – | |
| 31A 30 6170 | Комбинированная оправка для насадной фрезы | HSK-A 63 A = 160 | 214,93 ■ | 222,25 ■ | 233,21 | 245,64 | 254,41 |
| 31A 30 6270 | HSK-A 100 A = 100 | 238,32 | 247,83 | 256,60 | 266,11 | 278,54 | |
| 32A 30 6277 | HSK-A 100 A = 100 | 201,03 | 208,57 | 215,27 | 225,32 | 232,02 | |
| 31A 30 6290 | HSK-A 100 A = 160 | 278,54 | 288,77 | 298,27 | 308,52 | 320,20 | |
| Размер A (30 6110) | мм | 60 | 60 | 60 | 60 | 70 | |
| Размер A (30 6121) | мм | 60 | 60 | 60 | 65 | 70 | |
| ⌀ D | мм | 32 | 40 | 48 | 58 | 70 | |
| L3 | мм | 17 | 19 | 21 | 24 | 27 | |
| L4 | мм | 27 | 31 | 33 | 38 | 41 | |
| Запасной затяжной | винт фрезы № 309860 / 309861 | 16 | 22 | 27 | 32 | 40 | |
| Запасное поводково | е кольцо № 309870 | 16 | 22 | 27 | 32 | 40 |
Оправки HSK для насадных фрез
- оправки 40 - с 4 резьбовыми отверстиями для установки насадных фрез по DIN 2079. С отверстием для чипа хранения данных. G 2,5
- 25000
- Увеличенная опорная поверхность. мин-1
- Рабочие поверхности конуса HSK обработанные.
30 6541/6530/6537/6531 – С отверстием для подвода СОЖ.
Применение: Для установки насадных фрез с СМП. 30 6510
Объем поставки: Включая затяжной винт для фрезы. G 6,3 20000 мин-1
30 6537
| ⌀оправки d1 | мм | 16 | 22 | 27 | 32 | 40 | ||
| 31A 30 6510 | Оправка для насадной фрезы | HSK-A 63 короткая | 197,39 | 197,39 ■ | 206,89 | 217,86 | 266,29 | |
| 31A 30 6530 | HSK-A 63 короткая | 247,54 | 247,54 | 257,72 | 271,04 | 300,90 | ||
| 32A 30 6537 | Оправка для насадной фрезы | HSK-A 63 короткая | 210,23 | 210,23 | 217,77 | 227,82 | 245,41 | |
| 31A 30 6531 | с каналами для подвода СОЖ | HSK-F 63 короткая | 228,51 | 228,51 | 228,51 | 235,37 | 298,59 | |
| 31A 30 6541 | HSK-A 63 средняя | 237,49 | 237,49 | 245,47 | 254,12 | 311,34 | ||
| Размер A (30 6510, | 30 6530, 30 6537 | ) | мм | 50 | 50 | 60 | 60 | 60 |
| Размер A (30 6531) | мм | 45 | 50 | 55 | 60 | 65 | ||
| Размер A (30 6541) | мм | 75 | 75 | 80 | 80 | 80 | ||
| ⌀ D (30 6510, 30 65 | 30) | мм | 38 | 48 | 60 | 78 | 88 | |
| ⌀ D (30 6537) | мм | 35 | 50 | 60 | 78 | 88 | ||
| ⌀ D (30 6531) | мм | 38 | 48 | 58 | 78 | 88 | ||
| ⌀ D (30 6541) | мм | 38 | 48 | 60 | 78 | 89 | ||
| L4 | мм | 17 | 19 | 21 | 24 | 27 | ||
| Запасной затяжной | винт фрезы № | 309860 / 309861 | 16 | 22 | 27 | 32 | 40 |
