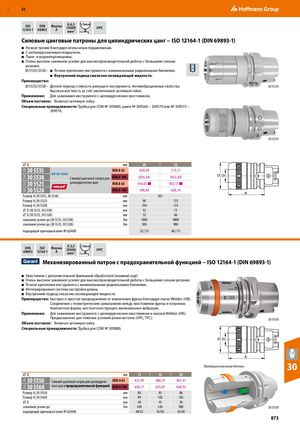

ISO DIN Форма 15000 HPC
Силовые цанговые патроны для цилиндрических цанг − ISO 12164-1 (DIN 69893-1)
- Низкое трение благодаря игольчатым подшипникам.
- С антикоррозионным покрытием.
- Пыле- и водонепроницаемы.
- Очень высокое зажимное усилие для высокопроизводительной работы с большими силами резания.
30 5535/5538 – Точное крепление инструмента с минимальными радиальными биениями.
- Внутренний подвод смазочно-охлаждающей жидкости.
Преимущество: 30 5535/5538 – Долгий период стойкости режущего инструмента. Антивибрационные свойства. 30 5535 Высокая жёсткость за счёт увеличенной затяжной гайки.
Применение: Для зажимания инструмента с цилиндрическим хвостовиком.
Объем поставки: Включая затяжную гайку.
Специальные принадлежности: Трубка для СОЖ № 309880, цанги № 309566 − 309570 или № 309575 − 309576.
30 5525
| ⌀ D | мм | 20 | 32 | |||
| 30 55351 | ||||||
| HSK-A 63 | 658,94 | 713,71 | ||||
| 30 5538 | HSK-A 100 | (876,24) | (952,20) | |||
| Силовой цанговый патрон для | ||||||
| 30 5525 | цилиндрических цанг | HSK-A 63 | 476,65 ■ | 503,15 ■ | ||
| 30 5528 | HSK-A 100 | 590,04 | 620,74 | |||
| Размер A (30 5535, 30 5538) | мм | 105 | ||||
| Размер A (30 5525) | мм | 90 | 135 | |||
| Размер A (30 5528) | мм | 100 | 135 | |||
| ⌀ D (30 5535, 30 5538) | мм | 52 | 73 | |||
| ⌀ D (30 5525, 30 5528) | мм | 52 | 66 | |||
| зажимное усилие до (30 5535, 30 5538) | Нм | 1000 | 4000 | |||
| зажимное усилие до (30 5525, 30 5528) | Нм | 500 | 900 | |||
| подходящий крючковый ключ № 628400 | 52 / 55 | 68 / 75 | ||||
| DIN | Форма ISO G 2,5 | ≤5мкм | ||||
| 25000 | HPC | |||||
| 69893 | A 12164-1 мин |
-1 Механизированный патрон с предохранительной функцией − ISO 12164-1 (DIN 69893-1)
- Хвостовики с дополнительной финишной обработкой (плавный ход!)
- Очень высокое зажимное усилие для высокопроизводительной работы с большими силами резания.
- Точное крепление инструмента с минимальными радиальными биениями.
- Интегрированная система настройки длины.
- Внутренний подвод смазочно-охлаждающей жидкости.
Преимущество: Быстрое и простое предохранение от извлечения фрезы благодаря лыске Weldon (HB). Соединение с геометрическим замыканием между хвостовиком фрезы и патроном. Компактная форма, жесткая конструкция, минимальные вибрации.
Применение: Для зажимания инструмента с цилиндрическим хвостовиком и лыской Weldon (HB). Предназначено для тяжелых условий резки металла (HPC, TPC). 30 5550
Объем поставки: Включая затяжную гайку.
Специальные принадлежности: Трубка для СОЖ № 309880.
30
Предохранительная деталь.
| ⌀D1 | мм | 12 | 16 | 20 |
| 31A 30 5550 Силовой цанговый патрон для цилиндриче- | HSK-A 63 | 472,99 | 480,19 | 487,41 |
| ских цангс предохранительной функцией 31A 30 5560 | HSK-A 100 | 630,17 | 635,93 | 648,92 |
| Размер A (30 5550) | мм | 80 | 83 | 86 |
| Размер A (30 5560) | мм | 99 | 102 | 105 |
| ⌀ D | мм | 40 | 45 | 50 |
| зажимное усилие до | Нм | 430 | 520 | 900 |
| подходящий крючковый ключ № 628400 | 40/42 | 45/50 | 45/50 |
