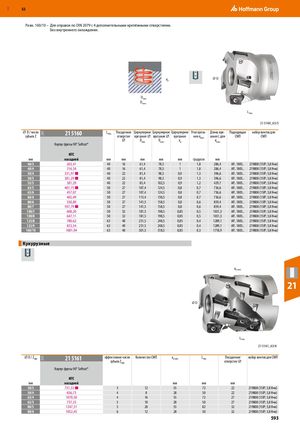

Разм. 160/10 – Для оправок по DIN 2079 с 4 дополнительными крепёжными отверстиями. Без внутреннего охлаждения.
a ⌀ D p
D мин D макс
L общ 21 5160_63/5
| ⌀ D / число зубьев Z 21O | 21 5160 Корпус фрезы 90° Softcut® | Lобщ | Посадочное отверстие ⌀ | Циркулярное врезание ⌀ Dмин | Циркулярное врезание ⌀ Dмакс | Циркулярное врезание ap | Угол вреза- ния αмакс | Длина вре- зания L для αмакс | Подходящая СМП | набор винтов для СМП |
| MTC | ||||||||||
| мм | насадной | мм | мм | мм | мм | мм | градусов | мм | ||
| 40/3 | 263,41 | 40 | 16 | 61,4 | 78,5 | 1 | 1,8 | 286,4 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 40/4 | 316,34 | 40 | 16 | 61,4 | 78,5 | 1 | 1,8 | 286,4 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 50/4 | 331,97 ■ | 40 | 22 | 81,4 | 98,5 | 0,9 | 1,3 | 396,6 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 50/5 | 381,29 ■ | 40 | 22 | 81,4 | 98,5 | 0,9 | 1,3 | 396,6 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 52/5 | 381,29 | 40 | 22 | 85,4 | 102,5 | 0,9 | 1,2 | 429,7 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 63/5 | 407,75 ■ | 50 | 27 | 107,4 | 124,5 | 0,8 | 0,7 | 736,6 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 63/6 | 457,07 | 50 | 27 | 107,4 | 124,5 | 0,8 | 0,7 | 736,6 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 66/6 | 465,49 | 50 | 27 | 113,4 | 130,5 | 0,8 | 0,7 | 736,6 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 80/6 | 550,89 | 50 | 27 | 141,5 | 158,5 | 0,8 | 0,6 | 859,4 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 80/7 | 597,79 ■ | 50 | 27 | 141,5 | 158,5 | 0,8 | 0,6 | 859,4 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 100/7 | 600,20 | 50 | 32 | 181,5 | 198,5 | 0,85 | 0,5 | 1031,3 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 100/8 | 647,11 | 50 | 32 | 181,5 | 198,5 | 0,85 | 0,5 | 1031,3 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 125/8 | 780,62 | 63 | 40 | 231,5 | 248,5 | 0,85 | 0,4 | 1289,1 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 125/9 | 833,54 | 63 | 40 | 231,5 | 248,5 | 0,85 | 0,4 | 1289,1 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
| 160/10 | 1001,94 | 63 | 40 | 301,5 | 318,5 | 0,85 | 0,3 | 1718,9 | AP.. 1805.. | 219808 (15IP; 3,8 Н•м) |
Кукурузные
| ap макс | |||||
| ⌀ D | |||||
| Lобщ | |||||
| 21 516163/4 | |||||
| ⌀ D / Zэфф 21O | 21 5161 | эффективное число зубьев Zэфф | Количество СМП | ap макс | Lобщ Посадочное отверстие ⌀ набор винтов для СМП |
| Корпус фрезы 90° Softcut® | |||||
| MTC | |||||
| мм | насадной | мм | мм мм | ||
| 50/3 | 737,33 ■ | 3 | 12 | 55 | 72 22 219808 (15IP; 3,8 Н•м) |
| 50/4 | 656,73 | 4 | 8 | 28 | 50 22 219808 (15IP; 3,8 Н•м) |
| 63/4 | 1070,50 | 4 | 16 | 55 | 72 27 219808 (15IP; 3,8 Н•м) |
| 63/5 | 737,33 | 5 | 10 | 28 | 50 27 219808 (15IP; 3,8 Н•м) |
| 80/5 | 1247,31 | 5 | 20 | 55 | 82 32 219808 (15IP; 3,8 Н•м) |
| 80/6 | 1052,45 | 6 | 12 | 28 | 50 32 219808 (15IP; 3,8 Н•м) |
