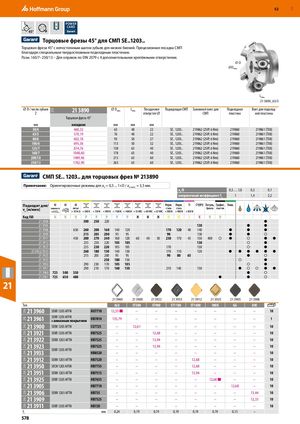

Торцовые фрезы 45° для СМП SE..1203.. Торцовая фреза 45° с непостоянным шагом зубьев для низких биений. Прецизионная посадка СМП благодаря специальным твердосплавным подкладным пластинам. Разм. 160/7–250/13 – Для оправок по DIN 2079 с 4 дополнительными крепёжными отверстиями.

⌀ D ⌀D макс

L общ 21 3890_63/5

⌀ D / число зубьев Z 21O	21 3890 Торцовая фреза 45°	⌀ Dмакс	Lобщ	Посадочное отверстие ⌀	Подходящая СМП	Зажимной винт для СМП	Подкладная пластина	Винт для подклад- ной пластины
мм	насадная	мм	мм	мм
50/4	460,32	63	48	22	SE.. 1203..	219862 (25IP; 6 Nm)	219860	219861 (TX8)
63/5	570,19	76	40	22	SE.. 1203..	219862 (25IP; 6 Nm)	219860	219861 (TX8)
80/6	602,18	93	50	27	SE.. 1203..	219862 (25IP; 6 Nm)	219860	219861 (TX8)
100/6	695,36	113	50	32	SE.. 1203..	219862 (25IP; 6 Nm)	219860	219861 (TX8)
125/7	874,76	138	63	40	SE.. 1203..	219862 (25IP; 6 Nm)	219860	219861 (TX8)
160/7	1048,60	178	63	40	SE.. 1203..	219862 (25IP; 6 Nm)	219860	219861 (TX8)
200/10	1489,46	213	63	60	SE.. 1203..	219862 (25IP; 6 Nm)	219860	219861 (TX8)
250/13	1782,90	263	63	60	SE.. 1203..	219862 (25IP; 6 Nm)	219860	219861 (TX8)

СМП SE.. 1203.. для торцовых фрез № 213890

Примечание: Ориентировочные режимы для a = 0,5 ... 1×D / a = 3,5 мм.

e p макс. a /D

													ae/D				0,5 .	. . 1,0	0,	3 0,1
													поп	равочн	ый коэ	ффициент fz		1	1,	4 2,2
Подходит для/ vc [м/мин]
Код ISO	N	N	N	P	P	P	P	P	H	H	H	M	M	S	K	N N
21 3900				300	250	220														●
21 3905															130				●	●
21 3906			650	260	200	160	140	120				170	120	40	140		●		●	●
21 3909				215	205	200	95	95				90			130		●		●	○
21 3911			450	280	270	240	160	120	60	40	30	230	170	45	150	400 ○	●		○	● ●
21 3912				235	230	220	105	105							130				○	●
21 3921				235	230	220	105	105				170			130				○	●
21 3922/ 3923				260	180	150	140	130				170	110		120		●	●	●	● ● ●
21 3925				215	205	200	95	95				90	80	65					●	○
21 3933						250	180	150										○		●
21 3950				290	230	170	105	105											○	●
21 3951				290	210	170	160	150				210	140		130			●	○	○ ● ●
21 3960	725	500	350																●	○
21 3961	725	650	480													●			●	○

21

			21 3960	21 3900	21 3922	21 3933	21 3912	21 3925	21 3905	21 3906
Тип			ALU	ST500	ST900	ST1100	ST1400	INOX	GG	UNI
21A 21 3960	SEKR 1203 AFFN	HU7710	12,33 ■	–	–	–	–	–	–	–	10
21B 21 3961	SEKR 1203 AFFN с алмазным покрытием	HB7810	135,79	–	–	–	–	–	–	–	1
21A 21 3900	SEEN 1203 AFTN	CU7725	–	12,61	–	–	–	–	–	–	10
21A 21 3921	SEKR 1203 AFTN	HB7525	–	–	12,68	–	–	–	–	–	10
21A 21 3922	SEKN 1203 AFTN	HB7525	–	–	13,94	–	–	–	–	–	10
21A 21 3923	SEKR 1203 AFTN	HB7525	–	–	13,94	–	–	–	–	–	10
21A 21 3933		HB8520	–	–	–	–	–	–	–	–	10
21A 21 3912	SEKN 1203 AFTN	HB7520	–	–	–	–	12,68	–	–	–	10
21A 21 3950	SECN 1203 AFSN	HB7735	–	–	–	–	12,68	–	–	–	10
21A 21 3951	SEKN 1203 AFTN	HB7515	–	–	–	–	13,94	–	–	–	10
21A 21 3925	SEKR 1203 AFTN	HB7635	–	–	–	–	–	12,68 ■	–	–	10
21A 21 3905		HB7710	–	–	–	–	–	–	12,68	–	10
21A 21 3906	SEKN 1203 AFTN	HB735	–	–	–	–	–	–	–	13,44	10
21A 21 3909		HB7525	–	–	–	–	–	–	–	12,33	10
21A 21 3911	SEKR 1203 AFTN	HB720	–	–	–	–	–	–	–	–	10
fz		мм	0,24	0,19	0,19	0,19	0,19	0,19	0,15	–
