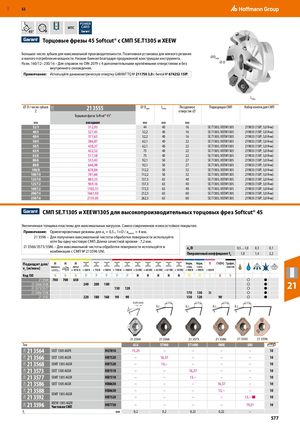

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 576
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Торцовые фрезы 45 Softcut® с СМП SE.T1305 и XEEW
Большое число зубьев для максимальной производительности. Позитивная установка для мягкого резания и малого потребления мощности. Низкие биения благодаря продуманной конструкции инструмента. ⌀D макс Разм. 160/12–250/16 – Для оправок по DIN 2079 с 4 дополнительными крепёжными отверстиями и без ⌀ D внутреннего охлаждения.
Примечание: Используйте динамометрическую отвертку GARANT TQ № 211750 3,0 с битой № 674252 15IP.
L общ
| ⌀ D / число зубьев Z 21O | 21 3555 Торцовая фреза Softcut® 45° | ⌀ Dмакс | Lобщ | Посадочное отверстие ⌀ | Подходящая СМП | Набор винтов для СМП |
| мм | насадная | мм | мм | мм | ||
| 32/3 | 312,93 | 44 | 40 | 16 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 40/3 | 327,45 | 52,2 | 40 | 16 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 40/4 | 377,63 | 52,2 | 40 | 16 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 50/4 | 386,87 | 62,1 | 40 | 22 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 50/5 | 438,37 | 62,1 | 40 | 22 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 63/4 | 422,52 | 75 | 40 | 22 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 63/6 | 517,58 | 75 | 40 | 22 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 80/6 | 533,43 | 92,1 | 50 | 27 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 80/8 | 646,98 | 92,1 | 50 | 27 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 100/8 | 676,04 | 112,2 | 50 | 32 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 100/10 | 781,66 | 112,2 | 50 | 32 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 125/10 | 883,33 | 137,3 | 63 | 40 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 125/12 | 969,16 | 137,3 | 63 | 40 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 160/12 | 1102,51 | 172,3 | 63 | 40 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 200/14 | 1661,03 | 212,3 | 63 | 60 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
| 250/16 | 2135,05 | 262,3 | 63 | 60 | SE.T1305; XEEW1305 | 219833 (15IP; 3,0 Н•м) |
СМП SE.T1305 и XEEW1305 для высокопроизводительных торцовых фрез Softcut® 45
Увеличенная толщина пластины для максимальных нагрузок. Самое современное износостойкое покрытие.
| Примечание: 21 3596 – | Ориентировочные Для получения мак хотя бы одну чисто | режи симал вую С | мы для ьной ч МП. Дл | ae= 0,5... 1× истоты обра ина зачистно | D / apмакс.= 4 мм. ботки поверхно й кромки - 7,2 | сти мм. | используйте | |||||
| 21 3566/3573/35 | 86 – Для максималь | ной ч | истоты | обработки п | оверхности ис | пол | ьзуйте в | ae/D | 0,5 ... 1,0 | 0,3 0,1 | ||
| комбинации с СМП | № 21 | 596 U | I. | Попр | авочны | й коэффициент fz | 1,0 | 1,4 2,2 | ||||
| Подходит для/ vc [м/мин] | ||||||||||||
| Код ISO | N N N | P | P | P P | P H | H | H H H | M | M | S K N | ||
| 21 3564 | 700 700 650 | ○ | ● | |||||||||
| 21 3566/ 3568 | 240 | 200 | 180 | ○ | ● | |||||||
| 21 3573/ 3577 | 130 | 120 | ○ | ● | ||||||||
| 21 3586/ 3588 | 170 | 130 | 30 | ○ | ● | |||||||
| 21 3592 | 220 | 180 | 160 90 | 90 | 150 | 120 | 90 | ○ | ● | |||
| 0,05 mm | 0.15mm 1° | 1° | 0.15mm | 0.15mm 1° | 0.15mm 1° | |||||||
| 25° | 5 | 5 | 5 | 5 | ||||||||
| 21 3564 | 21 3566 | 21 35 | 73 | 21 3586 | 21 3592 | 21 3596 | ||||||
| Тип | ALU | ST900 | ST14 | 00 | INOX | UN | I | |||||
| 21A 21 3564 | SEET 1305 AGFR | HU7810 | 15,25 | – | – | – | – | 10 | ||||
| 21A 21 3566 | SEET 1305 AGSR | HB7520 | – | 16,37 | – | – | – | 10 | ||||
| 21A 21 3568 | SEMT 1305 AGSR | HB7520 | – | 13,– | – | – | – | 10 | ||||
| 21A 21 3573 | SEET 1305 AGSR | HB7510 | – | – | 16,3 | 7 | – | – | 10 | |||
| 21A 21 3577 | SEMT 1305 AGSR | HB7510 | – | – | 13, | – | – | – | 10 | |||
| 21A 21 3586 | SEET 1305 AGSR | HB8630 | – | – | – | 16,37 | – | 10 | ||||
| 21A 21 3588 | SEMT 1305 AGSR | HB8630 | – | – | – | 13,– | – | 10 | ||||
| 21A 21 3592 | HB7520 | – | – | – | – | 13,– | ■ 10 | |||||
| 21A 21 3596 | XEEW 1305 AGER Чистовая СМП | HB7730 | – | – | – | – | 19, | 21 10 | ||||
| fz | мм | 0,2 | 0,2 | 0,22 | 0,22 | – |
