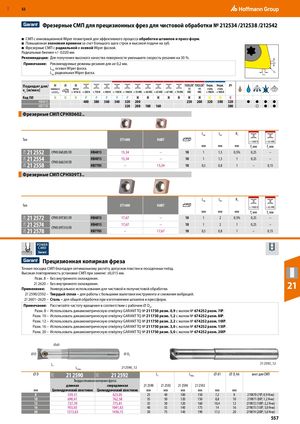

RUE 21A21A21A21A21A21A 21O 21O 52 ​  Фрезерные СМП для прецизионных фрез для чистовой обработки № 212534 /212538 /212542 ■ СМП с инновационной Wiper геометрией для эффективного процесса обработки штампов и пресс-форм. ■ Повышенная экономия времени за счет большого шага строк и высокой подачи на зуб. ■ Фрезерные СМП с радиальной и осевой Wiper фаской. Радиальные биения +/- 0,020 мм Рекомендации: Для получения высокого качества поверхности уменьшите скорость резания на 30 %. Примечание: Рекомендуемые режимы резания для ae 0,2 мм. Lwr Lwa осевая Wiper фаска. Lwr радиальная Wiper фаска. Rs1Lwa Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H H H M M K ​ ​ ​ ​ ​ HB4015       400 380 360 340 320 200         250 200 320 300 320   ● ● ● ● HB7705               320 200 180 160             300     ○ ● ● Фрезерные СМП CPHX0602.. ​ Lwa Lwr R1 Тип ST1400 HART < 1400 N < 65 HRC мм мм мм fz мм fz мм 21 2552 CPHX 060205 ER HB4015 15,34 – 10 1 1,5 0,5% 0,25 – 21 255421 2558 CPHX 060210 ER HB4015HB7705 15,34– – 10 1 1,5 1 0,25 –15,34100,50,81–0,15 Фрезерные СМП CPHX09T3.. ​ Lwa Lwr R1 Тип ST1400 HART < 1400 N < 65 HRC мм мм мм fz мм fz мм 21 2572 CPHX 09T305 ER HB4015 17,67 – 10 1 2 0,5% 0,25 – 21 257421 2578 CPHX 09T310 ER HB4015HB7705 17,67– – 10 1 2 1 0,25 –17,67100,50,81–0,15 POWER CARD      Прецизионная копирная фреза Точная посадка СМП благодаря оптимальному расчёту допусков пластин и посадочных гнёзд. Высокая повторяемость установки СМП при замене: ±0,015 мм. Разм. 8 – Без внутреннего охлаждения. 21 2620 – Без внутреннего охлаждения.Применение:Универсальное использования для чистовой и получистовой обработки. 21 21 2590/2592 – Твердый сплав – для работы с большими вылетами инструмента и снижения вибраций. 21 2601–2620 – Сталь – для общей обработки при изготовлении штампов и прессформ. Примечание: Рассчитайте частоту вращения в соответствии с рабочим ⌀ Dw. Разм. 8 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 0,9 с жалом № 674252 разм. 7IP. Разм. 10 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 1,2 с жалом № 674252 разм. 8IP. Разм. 12 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 2,2 с жалом № 674252 разм. 10IP. Разм. 16 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 3,0 с жалом № 674252 разм. 15IP. Разм. 20 – Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 5,0 с жалом № 674252 разм. 20IP. ⌀d1 ⌀ D ⌀ DS L1 Lобщ 21 2590_12 21 2592_12 ⌀D 21 2590 21 2592 L1 Lобщ ⌀ d1 ⌀ Ds h6 винт для СМП Твердосплавная копирная фреза длинная сверхдлинная 21 2590 21 2592 21 2590 21 2592 ​ ​ ​ мм Цилиндрический хвостовик Цилиндрический хвостовик мм мм мм мм мм мм ​ 8 559,31 623,05 25 40 100 150 7,2 8 219870 (7IP; 0,9 Н•м) 10 690,41 762,58 35 50 120 150 8,8 10 219871 (8IP; 1,2 Н•м) 12 727,70 775,81 35 50 120 160 10,4 12 219872 (10IP; 2,2 Н•м) 16 955,03 1041,63 40 55 140 175 14 16 219873 (15IP; 3,0 Н•м) 20 1213,63 1436,15 50 75 140 190 17,5 20 219874 (20IP; 5,0 Н•м) 557
