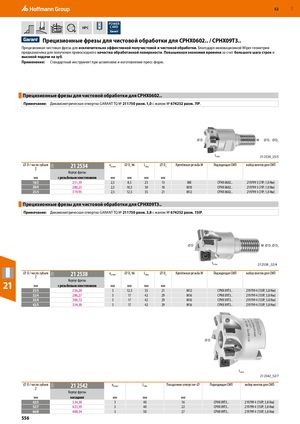

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 555

Предыдущая страница Следующая страница

Навигация

Прецизионные фрезы для чистовой обработки для CPHX0602.. / CPHX09T3.. Прецизионная чистовая фреза для исключительно эффективной получистовой и чистовой обработки. Благодаря инновационной Wiper геометрии предназначена для получения превосходного качества обработанной поверхности. Повышенная экономия времени за счет большого шага строк и высокой подачи на зуб.

Применение: Стандартный инструмент при штамповке и изготовлении пресс-форм.

Прецизионные фрезы для чистовой обработки для CPHX0602..

Примечание: Динамометрическая отвертка GARANT TQ № 211750 разм. 1,0 с жалом № 674252 разм. 7IP.

  • D М
  • D
  • D

1 2

L 21 2534_25/5 общ

  • D / число зубьев 21 2534 a
  • D h6 L
  • D Крепёжная резьба M Подходящая СМП набор винтов для СМП
Zp макс1общ2
Корпус фрезы
ммс резьбовым хвостовикоммммммммм
16/3251,392,58,52313M8CPHX 0602..219799 3 (7IP; 1,0 Нм)
20/4280,252,510,53018M10CPHX 0602..219799 3 (7IP; 1,0 Нм)
25/5319,952,512,53521M12CPHX 0602..219799 3 (7IP; 1,0 Нм)

Прецизионные фрезы для чистовой обработки для CPHX09T3.. Примечание: Динамометрическая отвертка GARANT TQ № 211750 разм. 3,8 с жалом № 674252 разм. 15IP.

  • D М
  • D
  • D

1 2

L 21 2538 _32/4 общ

  • D / число зубьев 21 2538 a
  • D h6 L
  • D Крепёжная резьба M Подходящая СМП набор винтов для СМП
Zp макс1общ2
21Корпус фрезы
ммс резьбовым хвостовикоммммммммм
25/3256,20312,53521M12CPHX 09T3..219799 4 (15IP; 3,8 Нм)
32/4286,273174229M16CPHX 09T3..219799 4 (15IP; 3,8 Нм)
35/4306,723174229M16CPHX 09T3..219799 4 (15IP; 3,8 Нм)
42/5334,383174229M16CPHX 09T3..219799 4 (15IP; 3,8 Нм)
Lобщ ⌀ D21 254252/7
⌀ D / число зубьев Z 21O21 2542ap максLобщПосадочное отверстие ⌀ Подходящая СМПнабор винтов для СМП
Корпус фрезы
ммнасаднаямммммм
42/5334,3834016 CPHX 09T3..219799 4 (15IP; 3,8 Нм)
52/7423,3934022 CPHX 09T3..219799 4 (15IP; 3,8 Нм)
66/8488,3435027 CPHX 09T3..219799 4 (15IP; 3,8 Нм)
