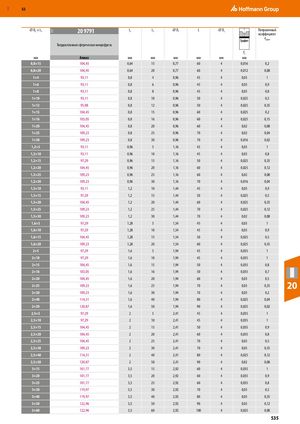

| ⌀ DC× L1 | 11Y 20 9791 | Lc | L1 | ⌀ D1 | L | ⌀ Ds | Поправочный коэффициент | |
| Твердосплавная сферическая микрофре | за | ap korr | ||||||
| мм | Алмаз | мм | мм | мм | мм | мм | fz мм | |
| 0,8×15 | 104,45 | 0,64 | 15 | 0,77 | 60 | 4 | 0,016 | 0,2 |
| 0,8×20 | 104,45 | 0,64 | 20 | 0,77 | 60 | 4 | 0,012 | 0,08 |
| 1×4 | 93,11 | 0,8 | 4 | 0,96 | 45 | 4 | 0,03 | 1 |
| 1×6 | 93,11 | 0,8 | 6 | 0,96 | 45 | 4 | 0,03 | 0,9 |
| 1×8 | 93,11 | 0,8 | 8 | 0,96 | 45 | 4 | 0,03 | 0,8 |
| 1×10 | 93,11 | 0,8 | 10 | 0,96 | 50 | 4 | 0,025 | 0,5 |
| 1×12 | 95,98 | 0,8 | 12 | 0,96 | 50 | 4 | 0,025 | 0,35 |
| 1×15 | 104,45 | 0,8 | 15 | 0,96 | 60 | 4 | 0,025 | 0,2 |
| 1×16 | 103,05 | 0,8 | 16 | 0,96 | 60 | 4 | 0,025 | 0,15 |
| 1×20 | 104,45 | 0,8 | 20 | 0,96 | 60 | 4 | 0,02 | 0,08 |
| 1×25 | 109,23 | 0,8 | 25 | 0,96 | 70 | 4 | 0,02 | 0,04 |
| 1×30 | 109,23 | 0,8 | 30 | 0,96 | 70 | 4 | 0,016 | 0,02 |
| 1,2×5 | 93,11 | 0,96 | 5 | 1,16 | 45 | 4 | 0,03 | 1 |
| 1,2×10 | 93,11 | 0,96 | 10 | 1,16 | 45 | 4 | 0,03 | 0,8 |
| 1,2×15 | 97,29 | 0,96 | 15 | 1,16 | 50 | 4 | 0,025 | 0,35 |
| 1,2×20 | 104,45 | 0,96 | 20 | 1,16 | 60 | 4 | 0,025 | 0,12 |
| 1,2×25 | 109,23 | 0,96 | 25 | 1,16 | 60 | 4 | 0,02 | 0,08 |
| 1,2×30 | 109,23 | 0,96 | 30 | 1,16 | 70 | 4 | 0,016 | 0,04 |
| 1,5×10 | 93,11 | 1,2 | 10 | 1,44 | 45 | 4 | 0,03 | 0,9 |
| 1,5×15 | 97,29 | 1,2 | 15 | 1,44 | 50 | 4 | 0,025 | 0,5 |
| 1,5×20 | 104,45 | 1,2 | 20 | 1,44 | 60 | 4 | 0,025 | 0,35 |
| 1,5×25 | 109,23 | 1,2 | 25 | 1,44 | 70 | 4 | 0,025 | 0,12 |
| 1,5×30 | 109,23 | 1,2 | 30 | 1,44 | 70 | 4 | 0,02 | 0,08 |
| 1,6×5 | 97,29 | 1,28 | 5 | 1,54 | 45 | 4 | 0,03 | 1 |
| 1,6×10 | 97,29 | 1,28 | 10 | 1,54 | 45 | 4 | 0,03 | 0,9 |
| 1,6×15 | 104,45 | 1,28 | 15 | 1,54 | 50 | 4 | 0,025 | 0,5 |
| 1,6×20 | 109,23 | 1,28 | 20 | 1,54 | 60 | 4 | 0,025 | 0,35 |
| 2×5 | 97,29 | 1,6 | 5 | 1,94 | 45 | 4 | 0,035 | 1 |
| 2×10 | 97,29 | 1,6 | 10 | 1,94 | 45 | 4 | 0,035 | 1 |
| 2×15 | 104,45 | 1,6 | 15 | 1,94 | 50 | 4 | 0,035 | 0,8 |
| 2×16 | 103,05 | 1,6 | 16 | 1,94 | 50 | 4 | 0,035 | 0,7 |
| 2×20 | 104,45 | 1,6 | 20 | 1,94 | 60 | 4 | 0,03 | 0,5 |
| 2×25 | 109,23 | 1,6 | 25 | 1,94 | 70 | 4 | 0,03 | 0,35 |
| 2×30 | 109,23 | 1,6 | 30 | 1,94 | 70 | 4 | 0,03 | 0,2 |
| 2×40 | 114,31 | 1,6 | 40 | 1,94 | 80 | 4 | 0,025 | 0,04 |
| 2×50 | 120,87 | 1,6 | 50 | 1,94 | 90 | 4 | 0,025 | 0,02 |
| 2,5×5 | 97,29 | 2 | 5 | 2,41 | 45 | 4 | 0,035 | 1 |
| 2,5×10 | 97,29 | 2 | 10 | 2,41 | 45 | 4 | 0,035 | 1 |
| 2,5×15 | 104,45 | 2 | 15 | 2,41 | 50 | 4 | 0,035 | 0,9 |
| 2,5×20 | 104,45 | 2 | 20 | 2,41 | 60 | 4 | 0,035 | 0,8 |
| 2,5×25 | 104,45 | 2 | 25 | 2,41 | 70 | 4 | 0,03 | 0,5 |
| 2,5×30 | 109,23 | 2 | 30 | 2,41 | 70 | 4 | 0,03 | 0,35 |
| 2,5×40 | 114,31 | 2 | 40 | 2,41 | 80 | 4 | 0,025 | 0,12 |
| 2,5×50 | 120,87 | 2 | 50 | 2,41 | 90 | 4 | 0,02 | 0,08 |
| 3×15 | 101,77 | 3,5 | 15 | 2,92 | 60 | 4 | 0,035 | 1 |
| 3×20 | 101,77 | 3,5 | 20 | 2,92 | 60 | 4 | 0,035 | 0,9 |
| 3×25 | 101,77 | 3,5 | 25 | 2,92 | 60 | 4 | 0,035 | 0,8 |
| 3×30 | 119,97 | 3,5 | 30 | 2,92 | 70 | 4 | 0,03 | 0,5 |
| 3×40 | 119,97 | 3,5 | 40 | 2,92 | 80 | 4 | 0,03 | 0,35 |
| 3×50 | 12296 | 35 | 50 | 292 | 90 | 4 | 003 | 012 |
| 3×60 | , 122,96 | , 3,5 | 60 | , 2,92 | 100 | 4 | , 0,025 | , 0,08 |
