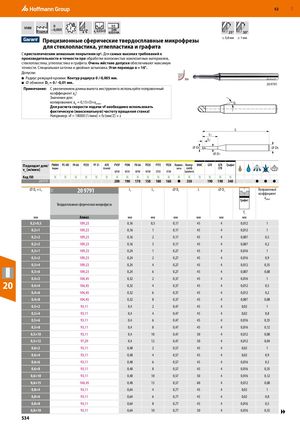

| VHM | 0 | 2 | h5 | ||
| Норма | −0,005 | a 0,05 D | DIN |
Прецизионные сферические твердосплавные микрофрезы ≤ 0,8 мм ≥ 1 мм для стеклопластика, углепластика и графита С кристаллическим алмазным покрытием sp3. Для самых высоких требований к производительности и точности при обработке волокнистых композитных материалов,
стеклопластика, углепластика и графита. Очень жёсткие допуски обеспечивают максимум точности. Специальная заточка и двойная затыловка. Угол перехода α = 16°. Допуски:
- Радиус режущей кромки: Контур радиуса 0 /-0,005 мм.
BN
- ⌀ обнизки: D = 0 / -0,01 мм.
1 20 9791
Примечание: С увеличением длины вылета инструмента используйте поправочный коэффициент a ! Значения для: p копирования: a = 0,15×D×a α Для расчета скорости подачи vf необходимо использовать pp korr фактическую (максимальную) частоту вращения станка! Например: vf = 18000 [1/мин] × fz [мм/Z] × z
L L1 Lc ⌀ DC ⌀ DS ⌀ D1
| Подходит для/ vc [м/мин] | ||||||||
| Код ISO | N N N N N | N N N N | N N | N N | N N | N N | N | |
| 20 9791 | 200 190 170 | 150 180 | 160 ● | 350 | 190 190 3 | 40 | ● ● ● | |
| ⌀ DC× L1 | 11Y 20 9791 Твердосплавная сферическая ми | Lc крофреза | L1 | ⌀ D1 | L | ⌀ Ds | fz | Поправочный коэффициент ap korr |
| мм | Алмаз | мм | мм | мм | мм | мм | мм | |
| 0,2×0,5 | 109,23 | 0,16 | 0,5 | 0,17 | 45 | 4 | 0,012 | 1 |
| 0,2×1 | 109,23 | 0,16 | 1 | 0,17 | 45 | 4 | 0,012 | 1 |
| 0,2×2 | 109,23 | 0,16 | 2 | 0,17 | 45 | 4 | 0,007 | 0,5 |
| 0,2×3 | 109,23 | 0,16 | 3 | 0,17 | 45 | 4 | 0,007 | 0,2 |
| 0,3×1 | 109,23 | 0,24 | 1 | 0,27 | 45 | 4 | 0,016 | 1 |
| 0,3×2 | 109,23 | 0,24 | 2 | 0,27 | 45 | 4 | 0,016 | 0,9 |
| 0,3×4 | 109,23 | 0,24 | 4 | 0,27 | 45 | 4 | 0,012 | 0,35 |
| 0,3×6 | 109,23 | 0,24 | 6 | 0,27 | 45 | 4 | 0,007 | 0,08 |
| 0,4×2 | 104,45 | 0,32 | 2 | 0,37 | 45 | 4 | 0,016 | 1 |
| 0,4×4 | 104,45 | 0,32 | 4 | 0,37 | 45 | 4 | 0,012 | 0,5 |
| 0,4×6 | 104,45 | 0,32 | 6 | 0,37 | 45 | 4 | 0,012 | 0,2 |
| 0,4×8 | 104,45 | 0,32 | 8 | 0,37 | 45 | 4 | 0,007 | 0,08 |
| 0,5×2 | 93,11 | 0,4 | 2 | 0,47 | 45 | 4 | 0,02 | 1 |
| 0,5×4 | 93,11 | 0,4 | 4 | 0,47 | 45 | 4 | 0,02 | 0,8 |
| 0,5×6 | 93,11 | 0,4 | 6 | 0,47 | 45 | 4 | 0,016 | 0,35 |
| 0,5×8 | 93,11 | 0,4 | 8 | 0,47 | 45 | 4 | 0,016 | 0,12 |
| 0,5×10 | 93,11 | 0,4 | 10 | 0,47 | 50 | 4 | 0,012 | 0,08 |
| 0,5×12 | 97,29 | 0,4 | 12 | 0,47 | 50 | 4 | 0,012 | 0,04 |
| 0,6×2 | 93,11 | 0,48 | 2 | 0,57 | 45 | 4 | 0,02 | 1 |
| 0,6×4 | 93,11 | 0,48 | 4 | 0,57 | 45 | 4 | 0,02 | 0,9 |
| 0,6×6 | 93,11 | 0,48 | 6 | 0,57 | 45 | 4 | 0,016 | 0,5 |
| 0,6×8 | 93,11 | 0,48 | 8 | 0,57 | 45 | 4 | 0,016 | 0,35 |
| 0,6×10 | 93,11 | 0,48 | 10 | 0,57 | 50 | 4 | 0,016 | 0,12 |
| 0,6×15 | 104,45 | 0,48 | 15 | 0,57 | 60 | 4 | 0,012 | 0,08 |
| 0,8×4 | 93,11 | 0,64 | 4 | 0,77 | 45 | 4 | 0,02 | 1 |
| 0,8×6 | 93,11 | 0,64 | 6 | 0,77 | 45 | 4 | 0,02 | 0,8 |
| 0,8×8 | 93,11 | 0,64 | 8 | 0,77 | 45 | 4 | 0,016 | 0,5 |
| 0,8×10 | 93,11 | 0,64 | 10 | 0,77 | 50 | 4 | 0,016 | 0,35 ▶▶ |
