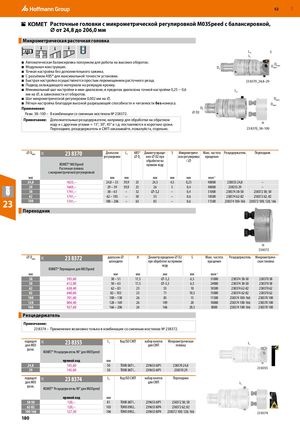

24I24I24I24I RUE 52 ​  Расточные головки с микрометрической регулировкой M03Speed с балансировкой, ⌀ от 24,8 до 206,0 мм Микрометрическая расточная головка ​ ABS LA S           L1 ■ Автоматическая балансировка ползунком для работы на высоких оборотах.■Модульная конструкция. DS DмDинмакс ■ Точная настройка без дополнительного зажима. ■ С разъёмом ABS® для максимальной точности установки. ■ Быстрая настройка осуществляется простым перемещением расточного резца. 23 8370_24,8–29 ■ Подвод охлаждающего материала на режущую кромку. ■ Минимальный шаг настройки в мкм-диапазоне, в пределах диапазона точной настройки 0,25 − 0,6 LA мм на ⌀, в зависимости от оборотов. ■ Шаг микрометрической регулировки 0,002 мм на ⌀. Dмакс ■ Лёгкая настройка благодаря высокой разрешающей способности и читаемости без нониуса. Dмин Применение: DS Разм. 38–100 – В комбинации со сменным мостиком № 238372. ⌀ D2 Примечание: Дополнительные резцедержатели, например для обработки на обратном ходу и с другими углами = 15°, 30°, 45° и т.д. поставляются в короткие сроки. H Переходник, резцедержатель и СМП заказывайте, пожалуйста, отдельно. 23 8370_38–100 ⌀ Dмин 23 8370 Диапазон L1 ABS® Диаметр враще- S Микрометриче- Макс. частота Резцедержатель Переходникрегулировки⌀ Dsния ⌀ D2 приская регулировкавращения обработке на /⌀ KOMET® M03Speed прямом ходу Расточная головка с микрометрической регулировкой мм мм мм ​ мм мм мм мин-1 ​ ​ 24,8 1633,– 24,8 – 33 39,9 25 24,5 4,5 0,25 40000 238355 24,8 – 29 1669,– 29 – 39 39,9 25 26 5 0,4 40000 238355 29 – 38 1741,– 38 – 63 – 32 ⌀-3,2 – 0,4 31000 238374 38-50 238372 38; 50 62 1741,– 62 – 103 – 50 55 – 0,6 18500 238374 62-82 238372 62; 82 23 100 1741,– 100 – 206 – 63 85 – 0,6 11500 238374 100-166 238372 100; 128; 166 Переходник ​ H 23 8372 ⌀ Dмин 23 8372 диапазон ⌀ H Диаметр вращения ⌀ D2 S Макс. частота Резцедержатель Микрометриче-шпинделяпри обработке на прямомвращенияская головка ходу KOMET® Переходник для M03Speed мм мм мм мм мм мин-1 ​ ​ 38 595,60 38 – 51 17,5 ⌀-3,2 6,5 31000 238374 38-50 238370 38 50 612,80 50 – 63 17,5 ⌀-3,5 6,5 24000 238374 38-50 238370 38 62 638,40 62 – 83 23 55 10 18500 238374 62-82 238370 62 82 640,60 82 – 103 23 71 10,5 15000 238374 62-82 238370 62 100 701,60 100 – 130 26 85 15 11500 238374 100-166 238370 100 128 804,40 128 – 169 26 109 20 10000 238374 100-166 238370 100 166 927,60 166 – 206 26 166 20,5 8000 238374 100-166 238370 100 Резцедержатель ​ Примечание: 23 8374 – Применение возможно только в комбинации со сменным мостиком № 238372. подходятдля M03 23 8355 L1 Код ISO СМП набор винтов Микрометрическаядля СМПголовка L1 разм. KOMET® Резцедержатель 90° для M03Speed прямой ход мм ​ ​ ​ 24,8 145,60 50 TOHX 06T1.. 239653 6IP1 238370 24,8 29 145,60 50 TOHX 06T1.. 239653 6IP1 238370 29 23 8355​ подходятдля M03 23 8374 L1 Код ISO СМП набор винтов Переходникдля СМПразм. L1 KOMET® Резцедержатель 90° для M03Speed прямой ход мм ​ ​ ​ 38-50 120,– 81 TOHX 06T1.. 239653 6IP1 238372 38; 50 62-82 120,– 103 TOHX 0902.. 239653 8IP4 238372 62; 82 100-166 127,50 106 TOHX 0902.. 239653 8IP4 238372 100; 128; 166 23 8374​ 180
