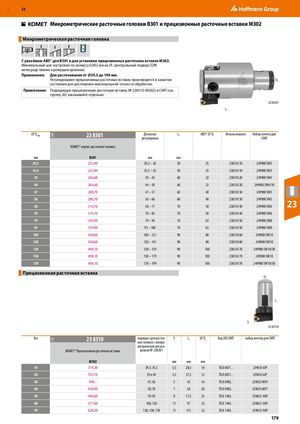

Микрометрические расточные головки B301 и прецизионные расточные вставки M302
Микрометрическая расточная головка
ABS С разъёмом ABS® для B301 и для установки прецизионных расточных вставок M302. Минимальный шаг настройки по нониусу 0,002 мм на ⌀. Центральный подвод СОЖ непосредственно к режущим кромкам. Применение: Для растачивания от ⌀29,5 до 199 мм. Регулирование прецизионных расточных вставок производится в зажатом D состоянии для достижения максимальной точности обработки. S
Примечание: Подходящую прецизионную расточную вставку № 238310 (M302) и СМП (см. группу 26) заказывайте отдельно. 23 8301 L 1
| ⌀ Dмин 24B | 23 8301 | Диапазон регулировки | L1 | ABS® ⌀ Ds | Использование | Набор винтов для СМП |
| KOMET® корпус расточной головки | ||||||
| мм | B301 | мм | мм | |||
| 29,5 | 253,90 | 29,5 – 36 | 50 | 25 | 238310 10 | 249900 SW3 |
| 35,5 | 253,90 | 35,5 – 42 | 50 | 25 | 238310 10 | 249900 SW3 |
| 39 | 264,60 | 39 – 45 | 60 | 32 | 238310 20 | 249900 SW4 |
| 44 | 264,60 | 44 – 50 | 60 | 32 | 238310 20 | 249900 SW4/10 |
| 47 | 280,70 | 47 – 57 | 60 | 40 | 238310 30 | 249900 SW5 |
| 56 | 280,70 | 56 – 66 | 60 | 40 | 238310 30 | 249900 SW5 |
| 58 | 310,70 | 58 – 71 | 70 | 50 | 238310 40 | 249900 SW6 |
| 70 | 310,70 | 70 – 83 | 70 | 50 | 238310 40 | 249900 SW6 |
| 79 | 359,90 | 79 – 94 | 70 | 63 | 238310 50 | 249900 SW8 |
| 93 | 359,90 | 93 – 108 | 70 | 63 | 238310 50 | 249900 SW8 |
| 100 | 430,60 | 100 – 121 | 90 | 80 | 238310 60 | 249900 SW10 |
| 120 | 430,60 | 120 – 141 | 90 | 80 | 238310 60 | 249900 SW10 |
| 138 | 498,10 | 138 – 159 | 90 | 100 | 238310 70 | 249900 SW10/30 |
| 158 | 498,10 | 158 – 179 | 90 | 100 | 238310 70 | 249900 SW10 |
| 178 | 498,10 | 178 – 199 | 90 | 100 | 238310 70 | 249900 SW10/30 |
Прецизионная расточная вставка
D 1
L 1
S 23 8310
| Тип | 24J 23 8310 KOMET® Прецизионная расточная вставка | подходит для расточ- ной головки с микро- метрической регули- ровкой № 238301 | S | L1 | ⌀ D1 | Код ISO СМП | набор винтов для СМП |
| M302 | мм | мм | мм | ||||
| 10 | 319,20 | 29,5; 35,5 | 3,5 | 28,5 | 10 | TO.X 06T1.. | 239653 6IP |
| 20 | 355,70 | 39 и 44 | 3,5 | 37,5 | 12 | TO.X 06T1.. | 239653 6IP |
| 30 | 390,– | 47; 56 | 5 | 45 | 16 | TO.X 0902.. | 239653 8IP3 |
| 40 | 450,90 | 58; 70 | 7 | 56 | 20 | TO.X 0902.. | 239653 8IP7 |
| 50 | 490,60 | 79; 93 | 8 | 77,5 | 25 | TO.X 1403.. | 239653 10IP |
| 60 | 577,40 | 100; 120 | 11 | 97 | 32 | TO.X 1403.. | 239653 10IP |
| 70 | 620,30 | 138, 158; 178 | 11 | 131 | 32 | TO.X 1403.. | 239653 10IP |
