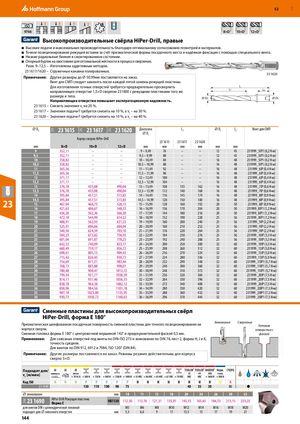

21M 21S 21S 21S RUE 52 ISO 2 9766               8×D 10×D 12×D  Высокопроизводительные свёрла HiPer-Drill, правые ■ Высокие подачи и максимальная производительность благодаря оптимальному согласованию геометрий и материалов. ■ Точное позиционирование режущей вставки за счёт призматической формы посадочного места и надёжная фиксация с помощью специального винта. ■ Низкие радиальные биения в смонтированном состоянии. ■ Опорный буртик на хвостовике для оптимальной жёсткости в процессе сверления. Разм. 9–12,5 – Изготовлены аддитивным методом. 23 1617/1620 – Стружечные канавки полированные. 23 1620 Примечание: Другие размеры до ⌀ 50,99мм поставляются на заказ. Винт для СМП следует заменять после каждой пятой замены режущей пластины. Для изготовления точных отверстий требуется предварительно просверлить L направляющее отверстие 1,5×D сверлом 231600 с режущими пластинами того же L1 LS размера и типа.Направляющее отверстие повышает эксплуатационную надежность. ⌀ DC ⌀ DS 23 1615 – Снизить значения vc на 20 %. 23 1617 – Значения подачи f требуется снизить на 10 %, а vc – на 30 %. 23 1620 – Значения подачи f требуется снизить на 10 %, а vc – на 40 %. ⌀ DC 23 1615 23 1617 23 1620 Диапазон⌀ Dc L1 ⌀ Ds Ls Винт для СМП Корпус сверла HiPer-Drill 23 1615 23 1617 23 1620 ​ ​ ​ мм 8×D 10×D 12×D мм мм мм мм мм мм ​ 9 352,11 – – 9 – 9,49 76 – – 12 45 231999_5IP1 (0,2 Н·м) 9,5 352,11 – – 9,5 – 9,99 80 – – 12 45 231999_5IP1 (0,2 Н·м) 10 358,82 – – 10 – 10,49 84 – – 16 48 231999_5IP1 (0,2 Н·м) 10,5 358,82 – – 10,5 – 10,99 88 – – 16 48 231999_5IP1 (0,2 Н·м) 11 365,56 – – 11 – 11,49 92 – – 16 48 231999_6IP (0,4 Н·м) 11,5 365,56 – – 11,5 – 11,99 96 – – 16 48 231999_6IP (0,4 Н·м) 12 371,17 – – 12 – 12,49 100 – – 16 48 231999_6IP (0,4 Н·м) 12,5 371,17 – – 12,5 – 12,99 104 – – 16 48 231999_6IP (0,4 Н·м) 13 376,78 435,08 490,04 13 – 13,49 108 135 162 16 48 231999_7IP (0,6 Н·м) 13,5 376,78 435,08 490,04 13,5 – 13,99 112 140 168 16 48 231999_7IP (0,6 Н•м) 14 395,84 457,51 515,83 14 – 14,49 116 145 174 16 48 231999_8IP (0,9 Н•м) 23 14,515 395,84 457,51 515,83 14,5 – 14,99 120 150 180 16 48 231999_8IP (0,9 Н•м)407,04468,73528,1515 – 15,991281601922050231999_8IP (0,9 Н•м) 16 421,63 486,67 548,33 16 – 16,99 136 170 204 20 50 231999_8IP1 (1,2 Н•м) 17 436,20 502,36 566,30 17 – 17,99 144 180 216 20 50 231999_8IP1 (1,2 Н•м) 18 472,10 544,99 614,52 18 – 18,99 152 190 228 25 56 231999_8IP1 (1,2 Н·м) 19 488,91 562,93 631,33 19 – 19,99 160 200 240 25 56 231999_9IP (2,2 Н·м) 20 525,91 606,66 684,04 20 – 20,99 168 210 252 25 56 231999_9IP (2,2 Н·м) 21 540,50 624,59 703,10 21 – 21,99 176 220 264 25 56 231999_9IP (2,2 Н·м) 22 584,23 672,82 756,93 22 – 22,99 184 230 276 25 56 231999_10IP (3,3 Н·м) 23 601,04 691,87 778,23 23 – 23,99 192 240 288 25 56 231999_10IP (3,3 Н·м) 24 642,53 740,09 833,17 24 – 24,99 200 250 300 32 60 231999_10IP (3,3 Н·м) 25 660,49 759,17 856,72 25 – 25,99 208 260 312 32 60 231999_15IP (5,0 Н·м) 26 698,61 805,15 909,43 26 – 26,99 216 270 324 32 60 231999_15IP (5,0 Н·м) 27 715,42 826,45 930,73 27 – 27,99 224 280 336 32 60 231999_15IP (5,0 Н•м) 28 754,69 871,31 983,44 28 – 28,99 232 290 348 32 60 231999_15IP1 (5,7 Н•м) 29 768,13 885,88 998,01 29 – 29,99 240 300 360 32 60 231999_15IP1 (5,7 Н•м) 30 780,48 900,47 1013,72 30 – 30,99 248 310 372 32 60 231999_15IP1 (5,7 Н·м) 31 799,54 921,77 1038,39 31 – 31,99 256 320 384 32 60 231999_20IP (7,5 Н·м) 32 814,11 937,46 1056,33 32 – 32,99 264 330 396 32 60 231999_20IP (7,5 Н·м) 33 838,78 964,38 1082,12 33 – 33,99 272 340 408 32 60 231999_20IP (7,5 Н·м) 34 858,96 984,56 1101,18 34 – 34,99 280 350 420 32 60 231999_20IP1 (7,5 Н•м) 35 907,18 1023,80 1135,95 35 – 35,99 288 360 432 32 60 231999_20IP1 (7,5 Н•м) 36 930,73 1050,72 1160,63 36 – 36,99 296 370 444 32 60 231999_20IP1 (7,5 Н•м) ​  Сменные пластины для высокопроизводительных свёрл HiPer-Drill, форма E 180° Призматическая шлифованная посадочная поверхность сменной пластины для точного позиционирования на Зенкование Сверление Готовое корпусе сверла. отверстие с Сменная головка формы E 180° с центровочной вершиной 142° и предохранительной фаской 0,5 мм. фаской Применение: Для сквозных отверстий под винты по DIN-ISO 273 и зенкования по DIN 74, лист 2, форма H, J и K, точность средняя. Для винтов по DIN 912, 6912 и 7984, ISO 1207 (DIN 84). Примечание: Другие размеры поставляются на заказ. Режимы резания действительны для корпуса сверла 5×D. Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H H H H M K ​ ​ ​ ​ ​ 23 1690       130 110 100 90 75           40 35 30   80   ●       ⌀ зенкования мм 10 11 15 18 20 24 26 30 33 23 1690 HiPer-Drill Режущая пластинаФорма Е HB7530 112,30 113,76 121,31 135,81 145,55 165,65 184,53 213,15 233,25 для винтов DIN с цилиндрической головкой M5 M6 M8 M10 M12 M14 M16 M18 M20 подходит для ⌀ сквозного отверстия мм 5,5 6,6 9 11 13,5 15 17 19 21 144
