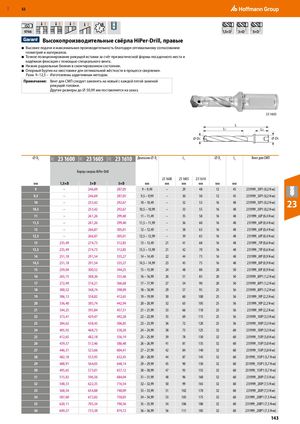

RUE 21S 21S 21S 52 ISO 2 9766               1,5×D 3×D 5×D  Высокопроизводительные свёрла HiPer-Drill, правые ■ Высокие подачи и максимальная производительность благодаря оптимальному согласованию геометрий и материалов. ■ Точное позиционирование режущей вставки за счёт призматической формы посадочного места и надёжная фиксация с помощью специального винта. ■ Низкие радиальные биения в смонтированном состоянии. ■ Опорный буртик на хвостовике для оптимальной жёсткости в процессе сверления. Разм. 9–12,5 – Изготовлены аддитивным методом. Примечание: Винт для СМП следует заменять на новый с каждой пятой заменой режущей головки. Другие размеры до ⌀ 50,99 мм поставляются на заказ. ​ 23 1605 L L1 LS ⌀ DC ⌀ DS ⌀ DC 23 1600 23 1605 23 1610 Диапазон ⌀ Dc L1 ⌀ Ds Ls Винт для СМП Корпус сверла HiPer-Drill ​ 23 1600 23 1605 23 1610 ​ ​ ​ мм 1,5×D 3×D 5×D мм мм мм мм мм мм ​ 9 – 246,69 287,05 9 – 9,49 – 29 48 12 45 231999_5IP1 (0,2 Н·м) 9,5 – 246,69 287,05 9,5 – 9,99 – 30 50 12 45 231999_5IP1 (0,2 Н·м) 10 – 253,42 292,67 10 – 10,49 – 32 53 16 48 231999_5IP1 (0,2 Н·м) 23 10,5 – 253,42 292,67 10,5 – 10,99 – 33 55 16 48 231999_5IP1 (0,2 Н·м) 11 – 261,26 299,40 11 – 11,49 – 35 58 16 48 231999_6IP (0,4 Н·м) 11,5 – 261,26 299,40 11,5 – 11,99 – 36 60 16 48 231999_6IP (0,4 Н·м) 12 – 266,87 305,01 12 – 12,49 – 38 63 16 48 231999_6IP (0,4 Н·м) 12,5 – 266,87 305,01 12,5 – 12,99 – 39 65 16 48 231999_6IP (0,4 Н·м) 13 235,49 274,73 312,85 13 – 13,49 21 41 68 16 48 231999_7IP (0,6 Н·м) 13,5 235,49 274,73 312,85 13,5 – 13,99 21 42 70 16 48 231999_7IP (0,6 Н·м) 14 251,18 291,54 335,27 14 – 14,49 22 44 73 16 48 231999_8IP (0,9 Н·м) 14,5 251,18 291,54 335,27 14,5 – 14,99 23 45 75 16 48 231999_8IP (0,9 Н·м) 15 259,04 300,52 344,25 15 – 15,99 24 48 80 20 50 231999_8IP (0,9 Н·м) 16 265,75 308,36 355,46 16 – 16,99 26 51 85 20 50 231999_8IP1 (1,2 Н·м) 17 272,49 316,21 366,68 17 – 17,99 27 54 90 20 50 231999_8IP1 (1,2 Н·м) 18 300,52 348,74 398,09 18 – 18,99 29 57 95 25 56 231999_8IP1 (1,2 Н·м) 19 306,13 358,82 412,65 19 – 19,99 30 60 100 25 56 231999_9IP (2,2 Н·м) 20 336,40 385,74 442,94 20 – 20,99 32 63 105 25 56 231999_9IP (2,2 Н·м) 21 344,25 395,84 457,51 21 – 21,99 33 66 110 25 56 231999_9IP (2,2 Н·м) 22 373,41 429,47 492,28 22 – 22,99 35 69 115 25 56 231999_10IP (3,3 Н·м) 23 384,62 438,45 506,85 23 – 23,99 36 72 120 25 56 231999_10IP (3,3 Н·м) 24 405,92 468,73 538,26 24 – 24,99 38 75 125 32 60 231999_10IP (3,3 Н·м) 25 412,65 482,18 556,19 25 – 25,99 39 78 130 32 60 231999_15IP (5,0 Н·м) 26 439,57 512,46 586,48 26 – 26,99 41 81 135 32 60 231999_15IP (5,0 Н·м) 27 446,31 523,66 604,41 27 – 27,99 42 84 140 32 60 231999_15IP (5,0 Н·м) 28 482,18 553,95 632,45 28 – 28,99 44 87 145 32 60 231999_15IP1 (5,7 Н·м) 29 488,91 564,05 648,14 29 – 29,99 45 90 150 32 60 231999_15IP1 (5,7 Н·м) 30 495,65 573,01 657,12 30 – 30,99 47 93 155 32 60 231999_15IP1 (5,7 Н·м) 31 515,83 596,56 684,04 31 – 31,99 48 96 160 32 60 231999_20IP (7,5 Н·м) 32 548,33 622,35 716,54 32 – 32,99 50 99 165 32 60 231999_20IP (7,5 Н·м) 33 568,54 654,88 740,09 33 – 33,99 51 102 170 32 60 231999_20IP (7,5 Н·м) 34 587,60 672,82 758,05 34 – 34,99 53 105 175 32 60 231999_20IP1 (7,5 Н•м) 35 620,11 705,34 790,56 35 – 35,99 54 106 180 32 60 231999_20IP1 (7,5 Н•м) 36 649,27 733,38 819,72 36 – 36,99 56 111 185 32 60 231999_20IP1 (7,5 Н•м) 143
