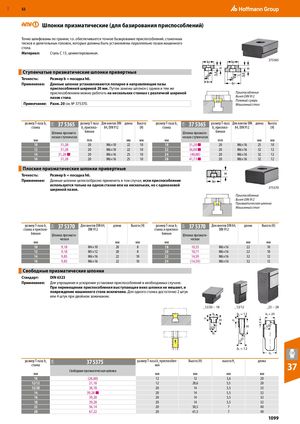

Шпонки призматические (для базирования приспособлений)
Точно шлифованы по граням; т.о. обеспечивается точное базирование приспособлений, станочных тисков и делительных головок, которые должны быть установлены параллельно пазам машинного стола.
Материал: Сталь С 15, цементированная. 375365
Ступенчатые призматические шпонки привертные
Точность: Размер b = посадка h6. Применение: Данные шпонки устанавливаются попарно в направляющие пазы приспособлений шириной 20 мм. Путем замены шпонок с одним и тем же приспособлением можно работать на нескольких станках с различной шириной Приспособление пазов стола. Винт DIN 912 Пазовый сухарь Примечание: Разм. 20 см. № 375370. Машинный стол
размер Т-паза b 37 5365 размер Т-паза Для винтов DIN длина Высота размер Т-паза b 37 5365 размер Т-паза Для винтов DIN длина Высота
| станка | 1 | b приспосо- | 84, DIN 912 | (Н) | станка | 1 | b приспосо- | 84, DIN 912 | (Н) | ||||
| 2 бления | 2 бления | ||||||||||||
| Шпонка призмати- | Шпонка призмати- | ||||||||||||
| ческая ступенчатая | ческая ступенчатая | ||||||||||||
| мм | mm | мм | мм | мм | mm | мм | мм | ||||||
| 10 | 31,28 | 20 | M6×10 | 22 | 10 | 18 | 31,28 ■ | 20 | M6×16 | 25 | 10 | ||
| 12 | 31,28 | 20 | M6×10 | 22 | 10 | 22 | 36,08 ■ | 20 | M6×16 | 32 | 12 | ||
| 14 | 31,28 ■ | 20 | M6×16 | 25 | 10 | 24 | (40,88) | 20 | M6×16 | 32 | 12 | ||
| 16 | 31,28 | 20 | M6×16 | 25 | 10 | 28 | 41,73 ■ | 20 | M6×16 | 32 | 12 |
Плоские призматические шпонки привертные Точность: Размер b = посадка h6. Применение: Данные шпонки целесообразно применять в том случае, если приспособление используется только на одном станке или на нескольких, но с одинаковой
шириной пазов. 375370 Приспособление Винт DIN 912 Призматическая шпонка Машинный стол
| размер Т-паза b | 37 5370 | Для винтов DIN 84, | длина | Высота (Н) | размер Т-паза b | 37 5370 | Для винтов DIN 84, | длина | Высота (Н) | ||
| станка и приспосо-1 | DIN 912 | станка и приспосо-1 | DIN 912 |
| бления | Шпонка призмати- | бления | Шпонка призмати- | ||
| ческая | ческая |
| мм | мм | мм | мм | мм | мм | ||||
| 10 | 9,18 | M4×10 | 20 | 8 | 18 | 10,35 | M6×16 | 22 | 10 |
| 12 | 9,18 | M5×12 | 20 | 8 | 20 | 10,71 | M6×16 | 22 | 10 |
| 14 | 9,85 | M6×16 | 22 | 10 | 22 | 14,59 | M6×16 | 32 | 12 |
| 16 | 9,85 | M6×16 | 22 | 10 | 24 | (14,59) | M6×16 | 32 | 12 |
Свободные призматические шпонки Стандарт: DIN 6323 Применение: Для упрощения и ускорения установки приспособлений в необходимых случаях. При перемещении приспособления выступающие вниз шпонки не мешают, и
повреждение машинного стола исключено. Для одного станка достаточно 2 штук или 4 штук при двойном зажимании.
| H1 12/ | b = 12 2 H 0,02 b = 12 1 H1 0,02 H b1 b2 20 − 18 12/12 | b = 20 2 b1 0,02 H1 22 − 28 | |||
| размер Т-паза b1 станка 35A | 37 5375 | размер Т-паза b2приспособле- ния | Высота (Н) | высота H1 | длина |
| мм | Свободная призматическая шпонка | мм | мм | мм | мм |
| 10 | (26,60) | 12 | 12 | 3,6 | 20 |
| 12/12 | 21,18 | 12 | 28,6 | 5,5 | 20 |
| 12/20 | 38,78 | 20 | 14 | 5,5 | 32 |
| 14 | 39,28 ■ | 20 | 14 | 5,5 | 32 |
| 16 | 39,28 | 20 | 14 | 5,5 | 32 |
| 18 | 39,28 | 20 | 14 | 5,5 | 32 |
| 22 | 56,14 | 20 | 50,5 | 7 | 40 |
| 28 | 67,22 | 20 | 61,5 | 7 | 40 |
