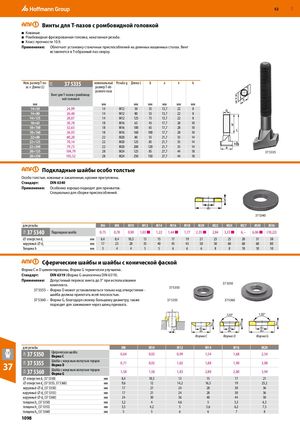

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1097
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Винты для Т-пазов с ромбовидной головкой
- Кованые
- Ромбовидная фрезерованная головка, накатанная резьба.
- Класс прочности 10.9.
Применение: Облегчает установку станочных приспособлений на длинных машинных столах. Винт вставляется в Т-образный паз сверху.
| Ном. размер T-па- за × Длина (L) | 35A 37 5335 Винт для Т-пазов с ромбовид- ной головкой | номинальный размер Т-об- разного паза | Резьба g | Длина L | b | a | e | k |
| мм | мм | мм | мм | мм | мм | мм | ||
| 14×50 | 24,99 | 14 | M12 | 50 | 35 | 13,7 | 22 | 8 |
| 14×80 | 26,48 | 14 | M12 | 80 | 55 | 13,7 | 22 | 8 |
| 14×125 | 28,07 | 14 | M12 | 125 | 75 | 13,7 | 22 | 8 |
| 18×63 | 30,78 | 18 | M16 | 63 | 45 | 17,7 | 28 | 10 |
| 18×100 | 32,63 | 18 | M16 | 100 | 65 | 17,7 | 28 | 10 |
| 18×160 | 36,93 | 18 | M16 | 160 | 100 | 17,7 | 28 | 10 |
| 22×80 | 80,28 | 22 | M20 | 80 | 55 | 21,7 | 35 | 14 |
| 22×125 | 70,14 | 22 | M20 | 125 | 85 | 21,7 | 35 | 14 |
| 22×200 | 79,73 | 22 | M20 | 200 | 120 | 21,7 | 35 | 14 |
| 28×125 | 104,79 | 28 | M24 | 125 | 85 | 27,7 | 44 | 18 |
| 28×250 | 105,52 | 28 | M24 | 250 | 150 | 27,7 | 44 | 18 |
Подкладные шайбы особо толстые
Особо толстые, кованые и закаленные, кромки притуплены.
Стандарт: DIN 6340
Применение: Особенно хорошо подходят для прихватов. Специально для сборки приспособлений.
| 37 5340 | |||||||||||||||
| для резьбы | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | ||
| 35A 37 5340 | Подкладная шайба | 0,75 | 0,78 | 0,90 | 1,03 ■ | 1,22 | 1,44 ■ | 1,77 | 2,35 ■ | 2,84 | 3,33 ■ | 6,– | 6,06 ■ | (10,22) | |
| ⌀ отверстия d1 | мм | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 38 | |
| наружный ⌀ d2 | мм | 17 | 23 | 28 | 35 | 40 | 45 | 45 | 50 | 50 | 60 | 68 | 68 | 80 | |
| Толщина h | мм | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 |
Сферические шайбы и шайбы с конической фаской
Форма С и D цементированы, Форма G термически улучшена.
Стандарт: DIN 6319 (Форма G аналогична DIN 6319).
Применение: Допустимый перекос винта до 3° при использовании комплекта. 37 5350 37 5355 – Форма D может устанавливаться только над отверстиями - шайба должна прилегать всей плоскостью. 37 5360 – Форма G, благодаря своему большому диаметру, также 37 5355 подходит для зажимания через шлиц прихвата.
3°
37 5350
37 5360
120° 120°
| d 1 | d2 | d2 |
| d | d | d |
| 3 | 4 | 5 |
Форма С Форма D Форма G
| для резьбы | M8 | M10 | M12 | M14 | M16 | M20 | |
| 35A 37 5350 | Сферическая шайба Форма С | 0,64 | 0,92 | 0,99 | 1,54 | 1,68 | 2,54 |
| 35A 37 5355 | Шайба с конусным вогнутым торцом Форма D | 0,71 | 0,92 | 1,02 | 1,88 | 1,90 | 3,08 |
| 35A 37 5360 | Шайба с конусным вогнутым торцом Форма G | 1,58 | 1,58 | 1,83 | 2,80 | 2,80 | 3,94 |
| ⌀ отверстия d1(37 53 | 50) мм | 8,4 | 10,5 | 13 | 15 | 17 | 21 |
| ⌀ отверстия d2(37 53 | 55, 37 5360) мм | 9,6 | 12 | 14,2 | 16,5 | 19 | 23,2 |
| наружный ⌀ d3(37 53 | 50) мм | 17 | 21 | 24 | 28 | 30 | 36 |
| наружный ⌀ d4(37 53 | 55) мм | 17 | 21 | 24 | 28 | 30 | 36 |
| наружный ⌀ d5(37 53 | 60) мм | 24 | 30 | 36 | 40 | 44 | 50 |
| толщина h2(37 5350) | мм | 3,2 | 4 | 4,6 | 5 | 5,3 | 6,3 |
| толщина h3(37 5355) | мм | 3,5 | 4,2 | 5 | 5,6 | 6,2 | 7,5 |
| толщина h4(37 5360) | мм | 5 | 5 | 6 | 6 | 7 | 8 |
