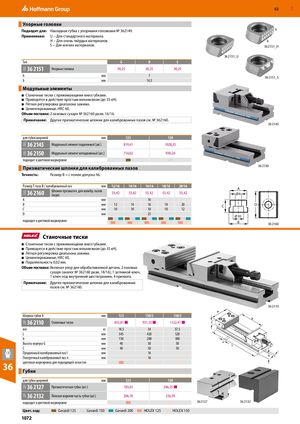

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1071
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Упорные головки
Подходит для: Накладная губка с упорными головками № 362149. h
Применение: U − Для стандартного материала. H − Для очень твёрдых материалов. b S − Для мягких материалов. 36 2151_H 36 2151_U
| Тип | U | H | S | ||
| 35G 36 2151 | Упорные головки | 30,25 | 30,25 | 30,25 | |
| h | мм | 7 | |||
| b | мм | 14,5 |
Модульные элементы
- Станочные тиски с прижимающими вниз губками.
- Приводятся в действие простым механизмом (до 35 кН).
- Лёгкая регулировка диапазона зажима.
- Цементированные, HRC 60.
Объем поставки: 2 пазовых сухаря № 362160 разм. 16/16.
Примечание: Другие призматические шпонки для калиброванных пазов см. № 362160.
36 2151_S
36 2145
| для губок шириной | мм | 125 | 150 |
| 35G 36 2145 | Модульный элемент подвижный (шт.) | 819,41 | 1028,35 |
| 35G 36 2150 | Модульный элемент неподвижный (шт.) | 714,02 | 930,24 |
| подходит к цветовой | маркировке |
Призматические шпонки для калиброванных пазов 36 2150
Точность: Размер B = с полем допуска h6.
| Размер T-паза B / ка | либрованный паз | мм | 12/16 | 14/16 | 16/16 | 18/16 | 20/16 | A | |
| 35G 36 2160 | Шпонки призматич. для ка (пара) | либр. пазов | 55,42 | 55,42 | 55,42 | 55,42 | 55,42 | Ø6 | |
| A B | мм мм | 12 | 14 | 16 16 | 18 | 20 | C | D | |
| C | мм | 10 | 10 | 10 | 10 | 12 | |||
| D | мм | 25 | Ø | ||||||
| подходит к цветово | й маркировке | B 10 | 36 2160 |
Станочные тиски
- Станочные тиски с прижимающими вниз губками.
- Приводятся в действие простым механизмом (до 35 кН).
- Лёгкая регулировка диапазона зажима.
- Цементированные, HRC 60.
- Параллельность 0,02 мм.
Объем поставки: Включая упор для обрабатываемой детали, 2 пазовых сухаря (аналог № 362160 разм. 18/16), 1 затяжной ключ, 1 ключ под внутренний шестигранник, 4 прихвата.
Примечание: Другие призматические шпонки для калиброванных пазов см. № 362160.
36 2110
| Ширина губок A | мм | 125 | 150/2 | 150/3 |
| 32P 36 2110 Станочные тиски | 855,81 ■ | 931,55 ■ | 1122,41 ■ | |
| вес | кг | 18,5 | 34 | 37,5 |
| L | мм | 345 | 420 | 520 |
| b | мм | 150 | 200 | 300 |
| Высота корпуса G | мм | 40 | 50 | 50 |
| C | мм | 40 | 50 | 50 |
| Продольный калиброванный паз l | мм | 16 | ||
| Поперечный калиброванный паз n | мм | 16 | ||
| цветовая маркировка для подходящейоснастки |
36 цветовая маркировка для подходящей оснастки
| Губки | |||
| для губок шириной | мм | 125 | 150 |
| 32P 36 2127 | Призматическая губка (шт.) | 183,43 | 246,25 ■ |
| 32P 36 2132 | Плоская верхняя часть губки (шт.) | 206,10 | 236,95 |
| подходит к цветовой | маркировке | ||
| Цвет. код: | Gerardi 125 Gerardi 150 | Gerardi 200 | HOLEX 125 HOLEX 150 |
